ALLEN & HEATH PLAYDIFFERENTLY MODEL 1.4 Mezclador analógico de 4 canales

Mezclador analógico de 4 canales

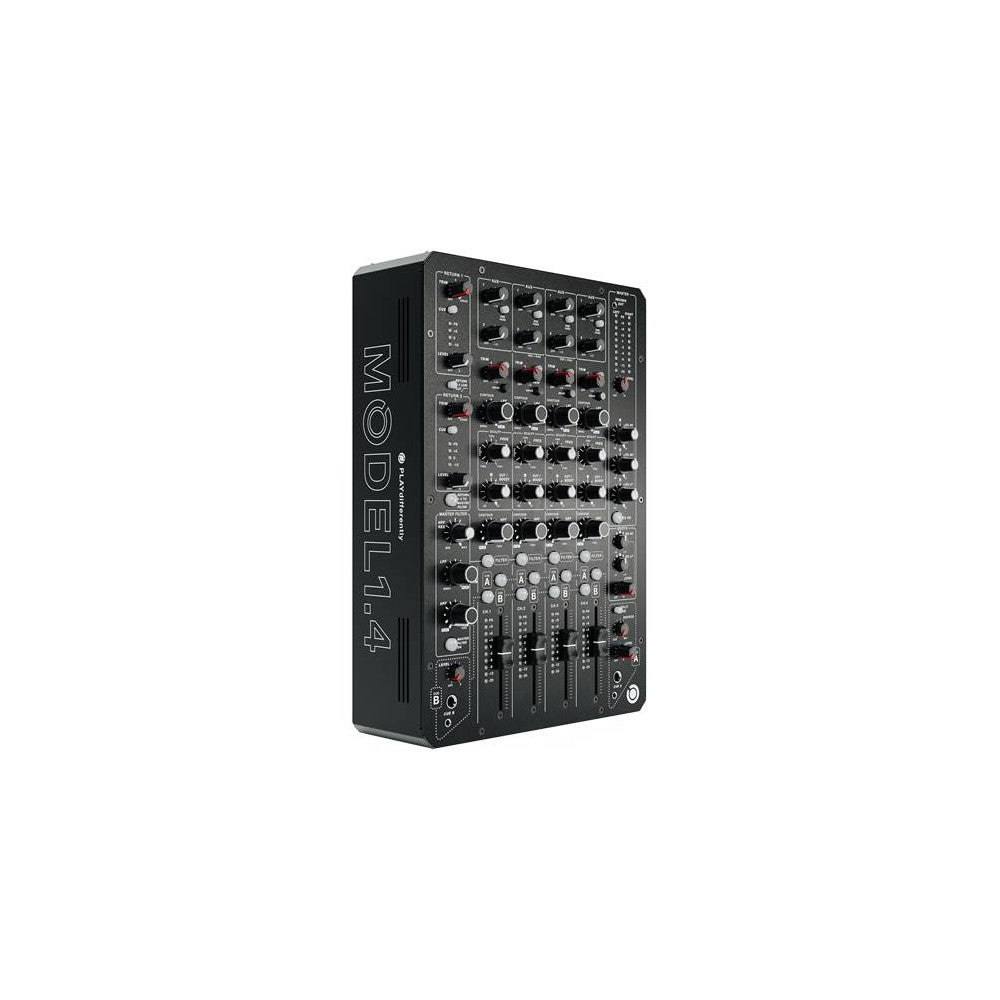

ALLEN & HEATH PLAYDIFFERENTLY MODEL 1.4 es un mezclador analógico de 4 canales destinado al mundo del clubbing y del DJing. ALLEN & HEATH PLAYDIFFERENTLY MODEL 1.4 es una versión compacta (368x248x111mm; 5KG de peso) de 4 canales dirigida a satisfacer a aquellos usuarios que quieren usarlo en el estudio, en casa o a quienes viajan a menudo y buscan un producto de alta calidad, de tamaño reducido y a un precio más accesible.
ALLEN & HEATH PLAYDIFFERENTLY MODEL 1.4 fue diseñado por el ingeniero Andy Rigby-Jones en colaboración con el conocido DJ y productor Richie Hawtin y producido en Inglaterra.

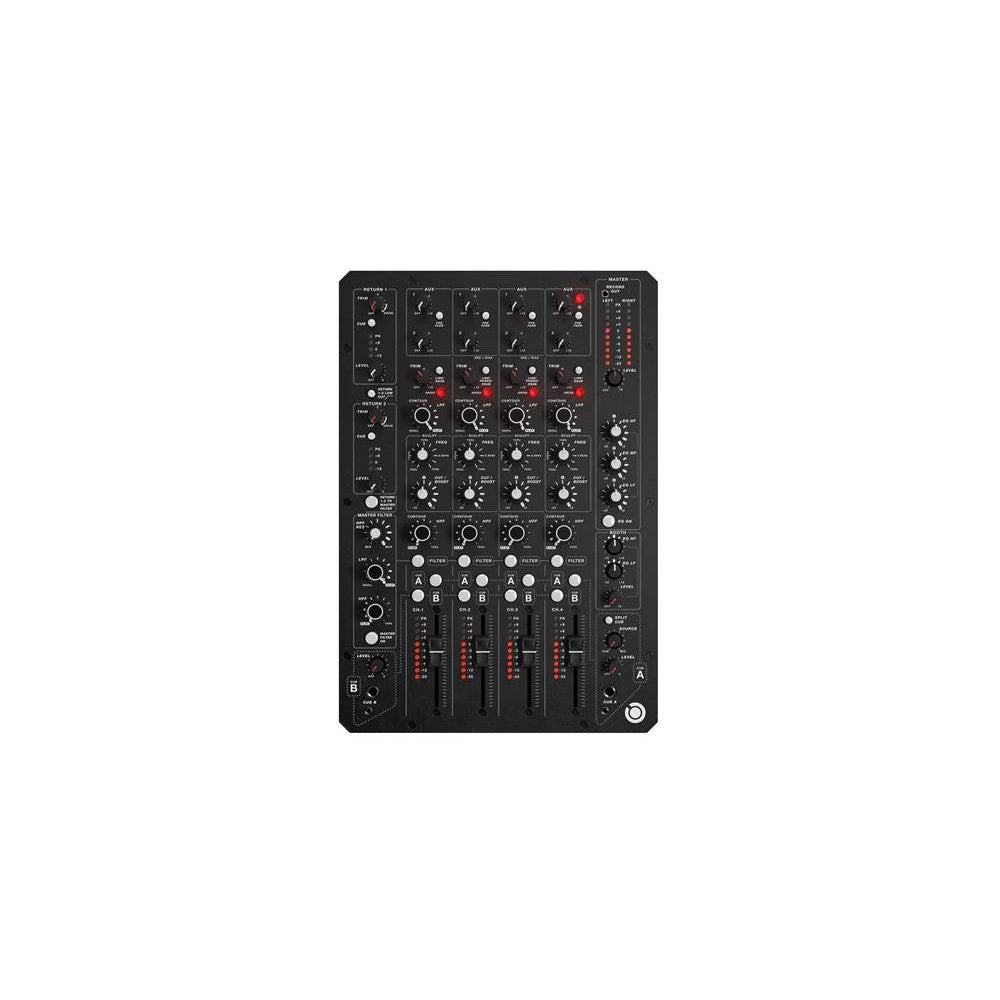

ALLEN & HEATH PLAYDIFFERENTLY MODEL 1.4 es un mezclador de 4 canales (dos de los cuales (CH2 y CH3) están equipados con preamplificación de fono (RIAA) eficiente y de calidad) que cuenta con dos envíos, dos retornos estéreo y dos salidas MIX. En cada canal se encuentra el particular sistema de ecualización/filtrado que hizo famoso al MODEL 1, basado en dos filtros independientes, un paso bajo y un paso alto, y un ecualizador semiparamétrico de amplia campana que permite intervenir en el rango medio gracias a los dos controles rotatorios de frecuencia (70Hz/7kHz) y de ganancia (corte/realce) asimétrico (+8/-20dB). Los faders verticales para la gestión del volumen de los canales individuales son TKD de doble deslizador con un recorrido de 60mm de calidad "estudio". Cada canal tiene un medidor dedicado compuesto por 10 LED.
ALLEN & HEATH PLAYDIFFERENTLY MODEL 1.4 utiliza el mismo circuito analógico puro del modelo estrella del catálogo PLAYdifferently, que emplea tecnologías y componentes que suelen instalarse en consolas de estudio de alta gama: desde los buses completamente balanceados hasta los detectores de cruce por cero, para un filtrado y enrutamiento inmediato y sin artefactos durante la activación y el uso de los distintos filtros y ecualizadores. Además del potenciómetro de Trim (ganancia), en cada canal se encuentra un control rotatorio "Drive" para la saturación de la señal, utilizable tanto en las fases de producción musical como durante un set en vivo, dada la distorsión armónica inducida por la saturación del circuito de tipo feedback, fuente de posibles efectos creativos.
Los potenciómetros Aux permiten enviar la señal de los canales individuales a las dos salidas estéreo Send (Aux 1 y Aux 2) disponibles en conectores Jack de 1/4", hacia la entrada de posibles procesadores de efectos externos, o para situaciones de monitoreo particulares. Aux 1 se puede configurar en cada canal en modo pre, o post fader mediante los botones correspondientes; Aux 2 está configurado internamente en modo post fader y, eventualmente, puede variar mediante una configuración interna para seguir los ajustes del Aux 1.
ALLEN & HEATH PLAYDIFFERENTLY MODEL 1.4 también está equipado con dos entradas estéreo para otros tantos canales de retorno a los que podremos conectar las salidas de los multiefectos externos o de otras fuentes. Estos dos canales, situados a la izquierda de la consola, cuentan con controles TRIM y Drive, el potenciómetro rotatorio Level para la gestión del volumen, un botón para el envío a la preescucha y un medidor de 4 LED para el monitoreo visual del nivel. Ambos canales de retorno pueden dirigirse mediante un interruptor especial a la entrada del Master Filter.
El Master Filter es una sección de filtrado aplicable a uno o varios canales del mezclador, los cuales pueden ser direccionados al mismo mediante interruptores homónimos específicos. En el Master Filter encontramos un filtro pasa altas con controles de corte y resonancia y un pasa bajas. Esta sección de filtrado puede utilizarse para los clásicos efectos "sweep" (rotación de los controles de corte) durante las actuaciones, o preestablecerse para aplicar cortes inmediatos (Kill) en las frecuencias altas o bajas de la señal dirigida a ella.
También en el ALLEN & HEATH PLAYDIFFERENTLY MODEL 1.4 se ha adoptado el particular sistema de doble preescucha, ideal para Back2Back, que presenta en cada canal la presencia de dos botones CUE: A y B. Cue A envía la señal a los auriculares conectados en el lado derecho del mezclador, Cue B la envía a la sección de preescucha situada a la izquierda. Los dos buses de preescucha son completamente independientes entre sí, dos canales de salida separados, ambos equipados con dos tomas de auriculares jack de 1/4" y mini-jack, función split, mezcla Cue/Mix y control de volumen rotatorios.
La suma en el ALLEN & HEATH PLAYDIFFERENTLY MODEL 1.4 emplea un sistema completamente balanceado normalmente integrado en consolas analógicas de estudio de alta gama, que garantiza un elevado rango dinámico (110dB), con una atenuación natural de artefactos y ruidos como zumbidos, ruido de fondo y diafonía. En el canal Master está disponible un ecualizador de 3 bandas con ganancias asimétricas (-20/+6dB) para ser utilizado como herramienta creativa, o como ecualizador normal para la compensación de los niveles de frecuencia.

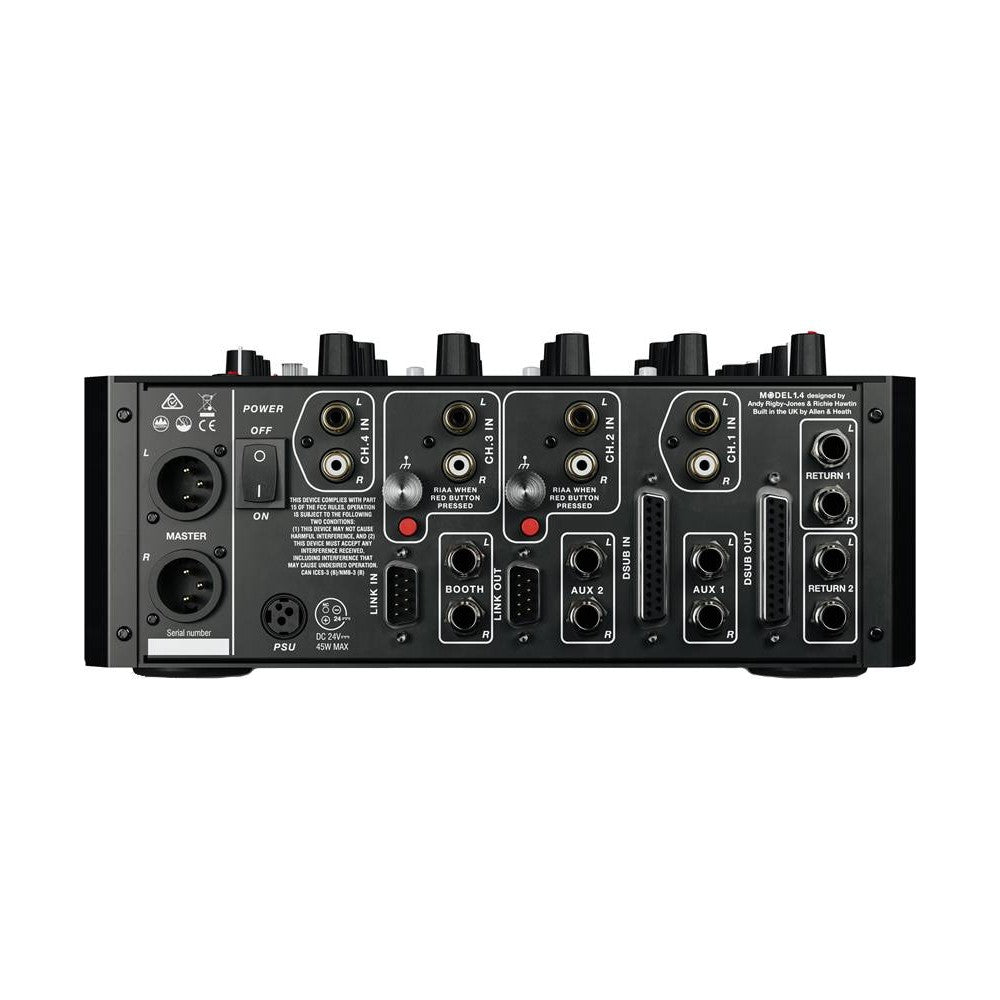

Hay dos salidas MIX estéreo balanceadas con controles de volumen rotativos independientes: la "MASTER" en conectores XLR con EQ de 3 bandas y la Booth en conexiones Jack TRS de 1/4" que cuenta con un ecualizador de dos bandas (graves y agudos). La salida Record en conector mini-jack TRS de 3,5mm, con un nivel de salida nominal de -2dB, está situada en la esquina superior derecha de la consola.
A esta podemos conectar grabadoras externas que recibirán la señal Master (pre-fader, post Master Eq) del mezclador. La salida DSub permite la conexión de las salidas Master, Aux 1, Aux 2 y Cue B a una patch-bay o a una interfaz de audio mediante un único cable estándar TASCAM DB25. Los dos conectores DSub de 9 pines Link In y Link Out (para cables RS232, por ejemplo) permiten conectar en cascada varios mezcladores de la serie Model 1, para actuaciones con dos mezcladores, o para expandir el número de canales de la consola.

Especificaciones

• 100% analógico calidad estudio
• 4 entradas RCA estéreo
• Preamplificador RIAA de alta eficiencia en los canales 2 y 3
• Overdrive analógico basado en circuito de retroalimentación
• Ecualizador semiparamétrico y dos filtros independientes en cada canal
• Faders TKD de 60mm
• 2 envíos y 2 retornos estéreo (Jack de ¼” TRS)
• Filtro maestro (pasa bajos y pasa altos) resonante asignable
• 2 salidas MIX: Master (XLR) y Booth (Jack de ¼” TRS)
• Entradas y salidas también disponibles en DB25
• Ecualizador de 3 bandas en el Master
• Ecualizador de 2 bandas en el Booth
• Dos buses de preescucha (CUE A y CUE B)
• LINK para unir varios mezcladores Model 1
• Conectores LINK IN/LINK OUT DB9/cable RS232
• Nivel máximo de salida: +28dBu balanceado; +23dBu no balanceado
• Impedancia de salida: 50R balanceado, 68R no balanceado
• Ruido residual: -100dBu (22Hz/20kHz)
• Ruido de línea a línea (Unidad): -90dBu (22Hz/20kHz)
• Rango dinámico: >112dB
• Respuesta de frecuencia: 20Hz/40kHz, +0/-2dB
• Distorsión (THD+N): 0.008% de Line In a Mix 1 out, 0dBu Ganancia Unitaria
• Diafonía intercanal: < -100dB
• Diafonía izquierda/derecha: -80dB 1kHz
• Nivel máximo de salida de auriculares: 850mW RMS a 45 Ohms (Cue A)
• Consumo: Max 45W
