Allen & Heath SQ7+

Allen & Heath SQ7+ es una mesa de mezclas digital para aplicaciones en directo, giras, instalaciones y estudios de grabación, equipada con un núcleo XCVI de 96kHz, 48 canales de procesamiento, 4 RackUltra FX dedicados y 8 motores de FX estándar para un total de 12 efectos simultáneos. La grabación multipista se puede realizar en un ordenador a través de USB-B 32 In/32 Out o en memorias de almacenamiento externas vía USB-A. El puerto SLink 128x128 y la ranura de expansión dedicada permiten la integración con cajas de escenario y protocolos Dante, Waves y MADI, complementando las conexiones ya presentes: 32 entradas XLR de micro/línea, 16 salidas XLR analógicas y salida digital estéreo AES3.
Allen & Heath SQ7+ representa la configuración más amplia de la plataforma SQ+, diseñada para aplicaciones FOH, monitores e instalaciones complejas donde se requiere la máxima capacidad de control físico y gestión de enrutamiento. El sistema se basa en un núcleo XCVI FPGA a 96kHz con una profundidad de hasta 96 bits y una latencia inferior a 0.7 ms, garantizando coherencia de fase e integridad de la señal a lo largo de toda la cadena de audio.
La arquitectura gestiona 48 canales de entrada completamente procesados hacia 44 buses, con 12 mezclas configurables, 6 matrices y enrutamiento totalmente parcheable. Cada canal incluye polaridad, trim, HPF variable, puerta/expansor con sidechain completo, ecualizador paramétrico de 4 bandas, compresor avanzado y retardo de hasta 341 ms. Los buses de mezcla incluyen GEQ de 28 bandas, PEQ, compresión y retardo de hasta 682 ms.

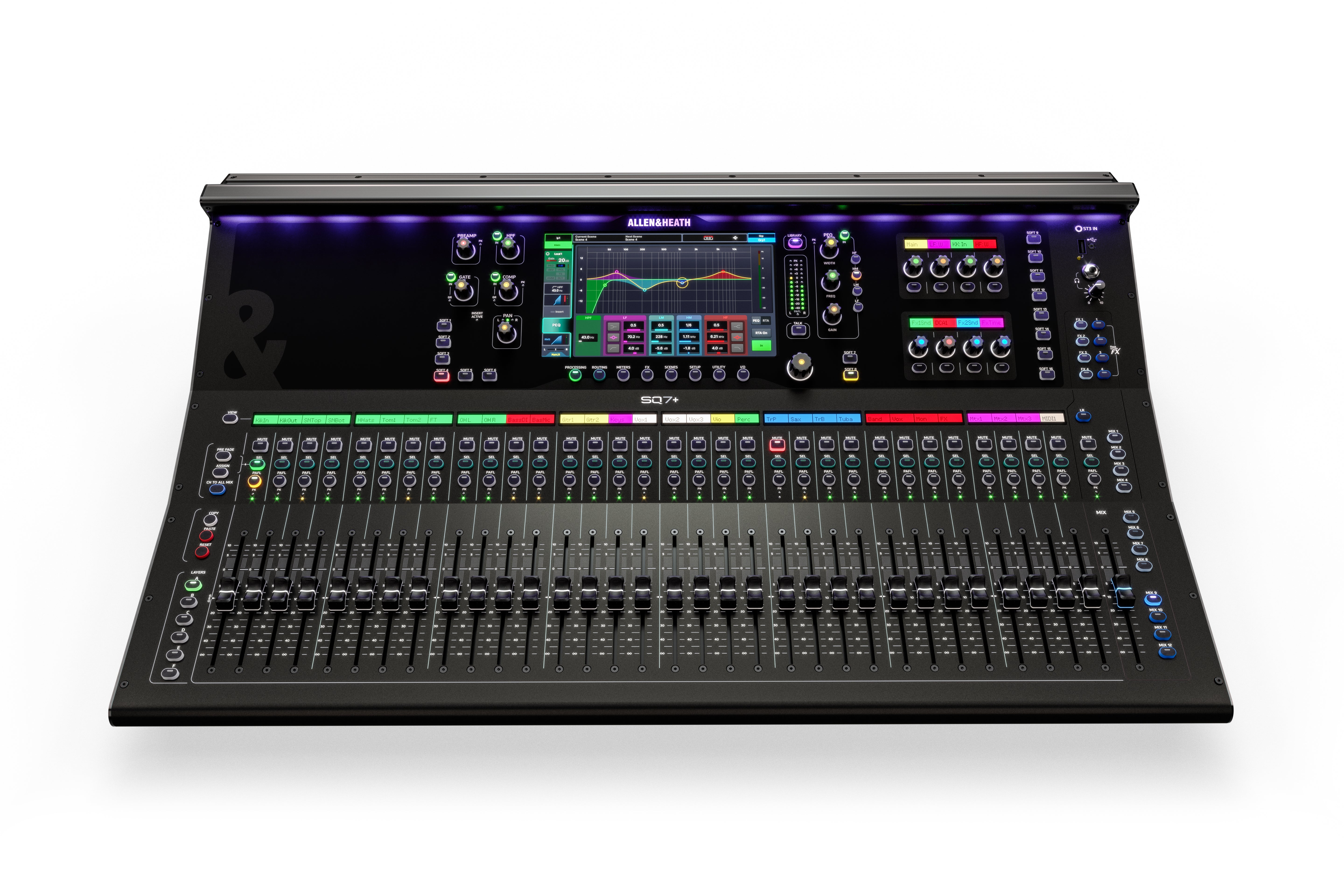

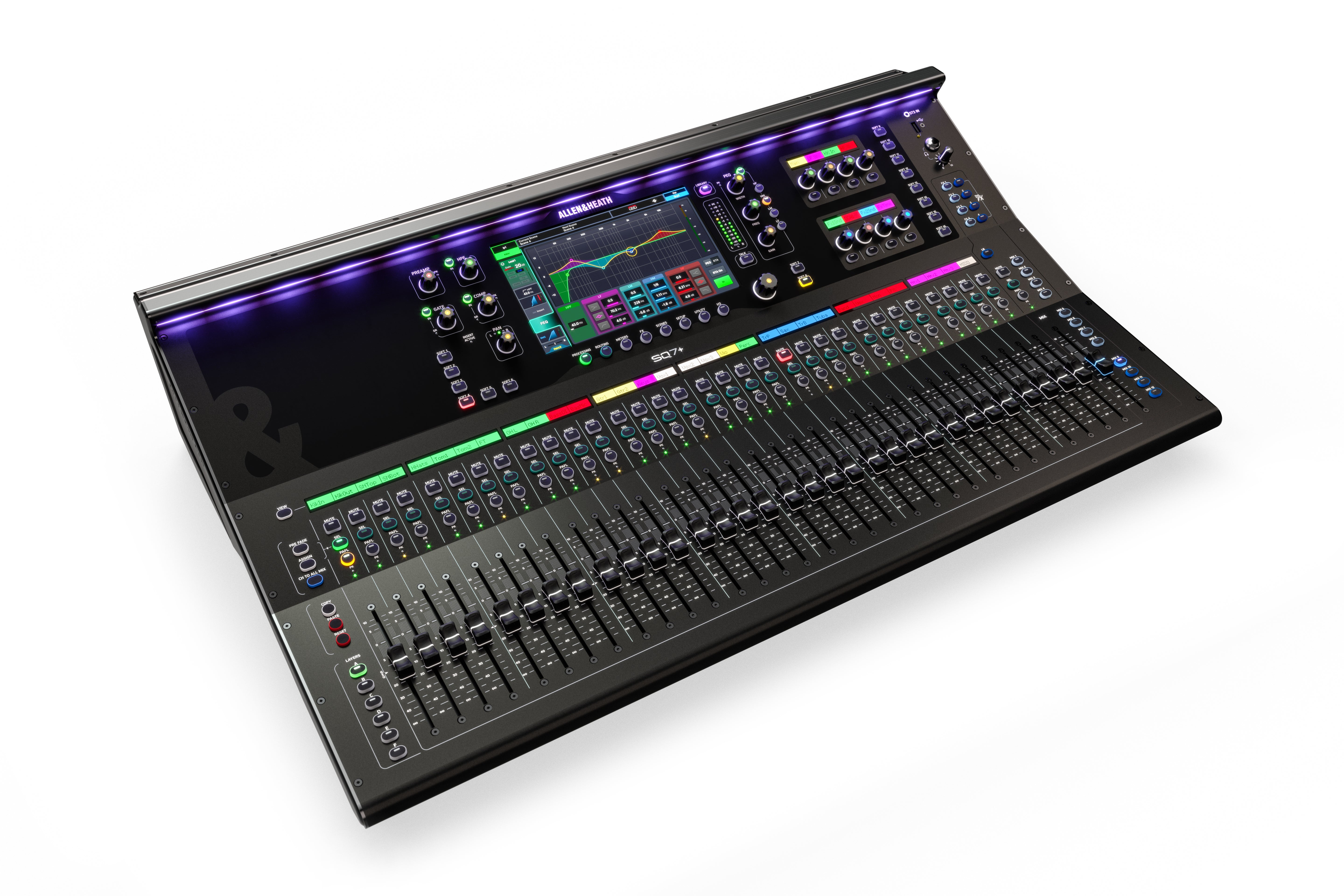

La superficie integra 33 faders motorizados de 100 mm en 6 capas, lo que permite un acceso simultáneo a un mayor número de canales en comparación con los modelos inferiores, con beneficios concretos en contextos de directo complejos. La función CH to All Mix permite la gestión simultánea de los envíos, optimizando los flujos de trabajo de FOH y monitores.
La pantalla táctil capacitiva de 9” (1024x600) gestiona el enrutamiento, el procesamiento y la configuración mediante un flujo de trabajo "touch-and-turn". La presencia de 16 SoftKeys y 8 SoftRotary permite un control avanzado y personalizable.
La sección de efectos incluye 8 motores de FX y 4 RackUltra FX con algoritmos avanzados que pueden utilizarse como envío/retorno o inserción. El sistema soporta procesamiento DEEP con modelos dinámicos avanzados sin impacto en la latencia o los recursos.
Se han integrado dos mezcladores automáticos de micro (AMM) configurables hasta 48 canales, analizador dual RTA, generador de señal y gestión de escenas con 300 memorias.

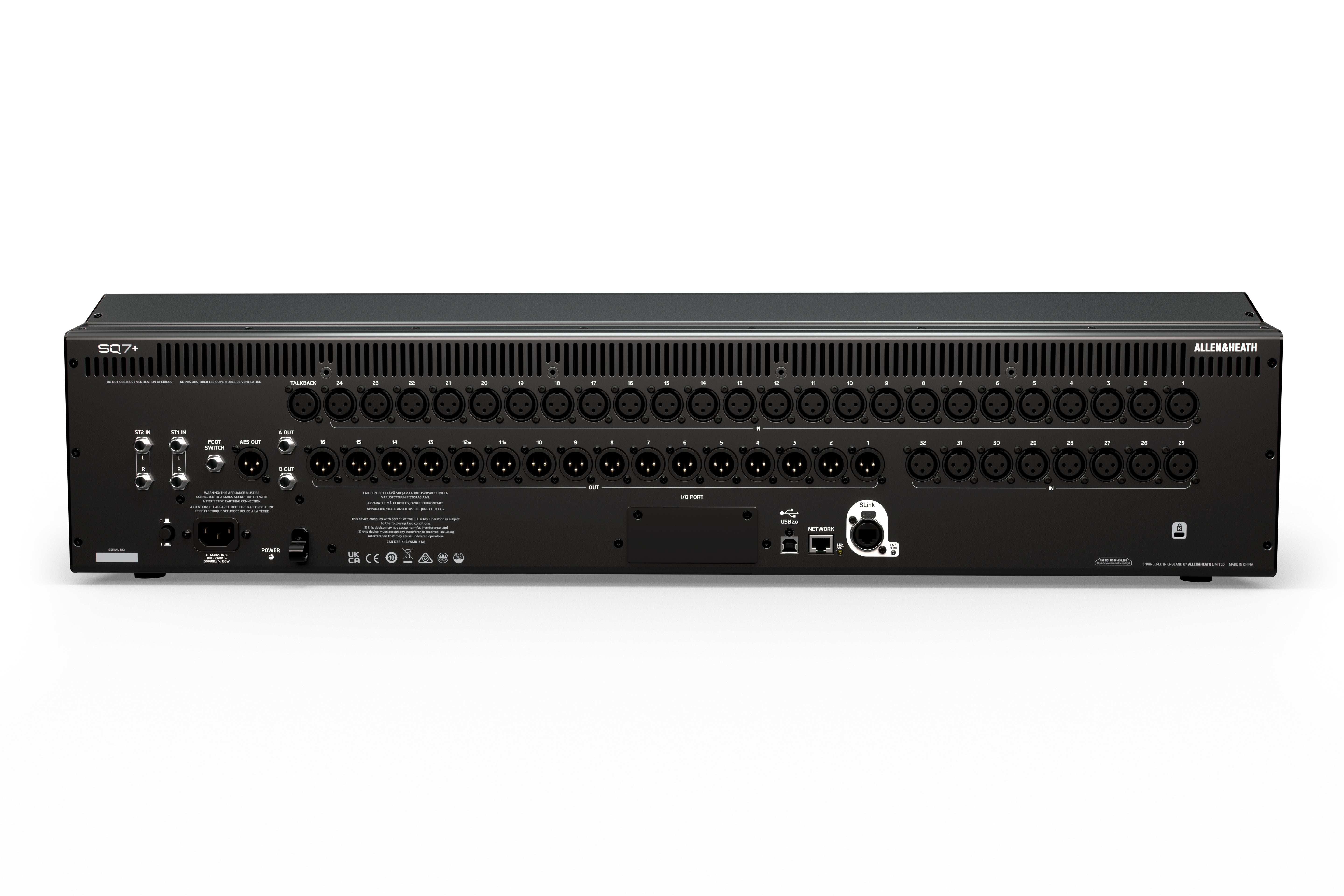

La conectividad incluye 32 entradas XLR de micro/línea con ganancia de hasta +60 dB, pad de -20 dB y alimentación phantom, entradas estéreo TRS y minijack, 16 salidas XLR, salidas TRS y salida AES3. El puerto SLink 128x128 permite la integración con cajas de escenario, sistemas ME y protocolos digitales avanzados.
La interfaz USB-B 32In/32Out permite la grabación multipista y la integración con software DAW, mientras que el puerto USB-A soporta grabación directa. El control remoto está disponible vía red en plataformas de escritorio y móviles.
Respecto al modelo SQ-7, SQ7+ introduce mayor potencia de procesamiento, 4 racks RackUltra FX, una interfaz de usuario actualizada y mejoras en la interacción y gestión de funciones.
Especificaciones técnicas Allen & Heath SQ7+
Núcleo: XCVI FPGA 96kHz hasta 96 bits
Latencia: <0.7 ms
Canales de entrada: 48
Buses: 44
Mezclas: 12
Matrices: 6
Faders: 33 motorizados de 100mm
Capas: 6
Pantalla táctil: 9” capacitiva 1024x600
SoftKeys: 16
SoftRotary: 8
ENTRADAS
Entradas micro/línea: 32 XLR
Ganancia: 0–60 dB
Pad: -20 dB
Impedancia: >4kΩ
Nivel máx. de entrada: +30 dBu
THD+N: 0.0015% / 0.003%
Phantom: +48V
ENTRADAS ESTÉREO
TRS + minijack
Trim: ±24 dB
Nivel máx.: +22 / +18 dBu
SALIDAS
16 XLR + 2 TRS
Nivel nominal: +4 dBu
Nivel máx.: +22 dBu
Ruido residual: -91 dBu
AES3
PROCESAMIENTO DE ENTRADA
HPF 20Hz–2kHz
Puerta/Expansor con sidechain completo
EQ paramétrico de 4 bandas
Compresor avanzado con ruta paralela
Retardo de hasta 341 ms
PROCESAMIENTO DE MEZCLA
GEQ de 28 bandas
PEQ de 4 bandas
Compresor
Retardo de hasta 682 ms
FX
8 motores de FX + 4 RackUltra
Algoritmos: Reverb, Delay, Chorus, Flanger, Phaser
RackUltra: Harmoniser, Saturator, Vocal FX
PROCESAMIENTO DEEP
Compresores avanzados, Expansor, GEQ
AUTOMATIZACIÓN
Escenas: 300
AMM: hasta 48 canales
RTA dual
CONECTIVIDAD
SLink 128x128
USB-B 32x32
Grabación USB-A
Red TCP/IP
MIDI TCP/IP y USB
AUDIO
Rango dinámico: 112 dB
Respuesta: 20Hz–20kHz +0/-0.5dB
THD+N: 0.002%
Headroom: +18 dB
ALIMENTACIÓN
100–240V AC
Dimensiones y peso: 514.9x804x198.5 mm; 18.42 kg
