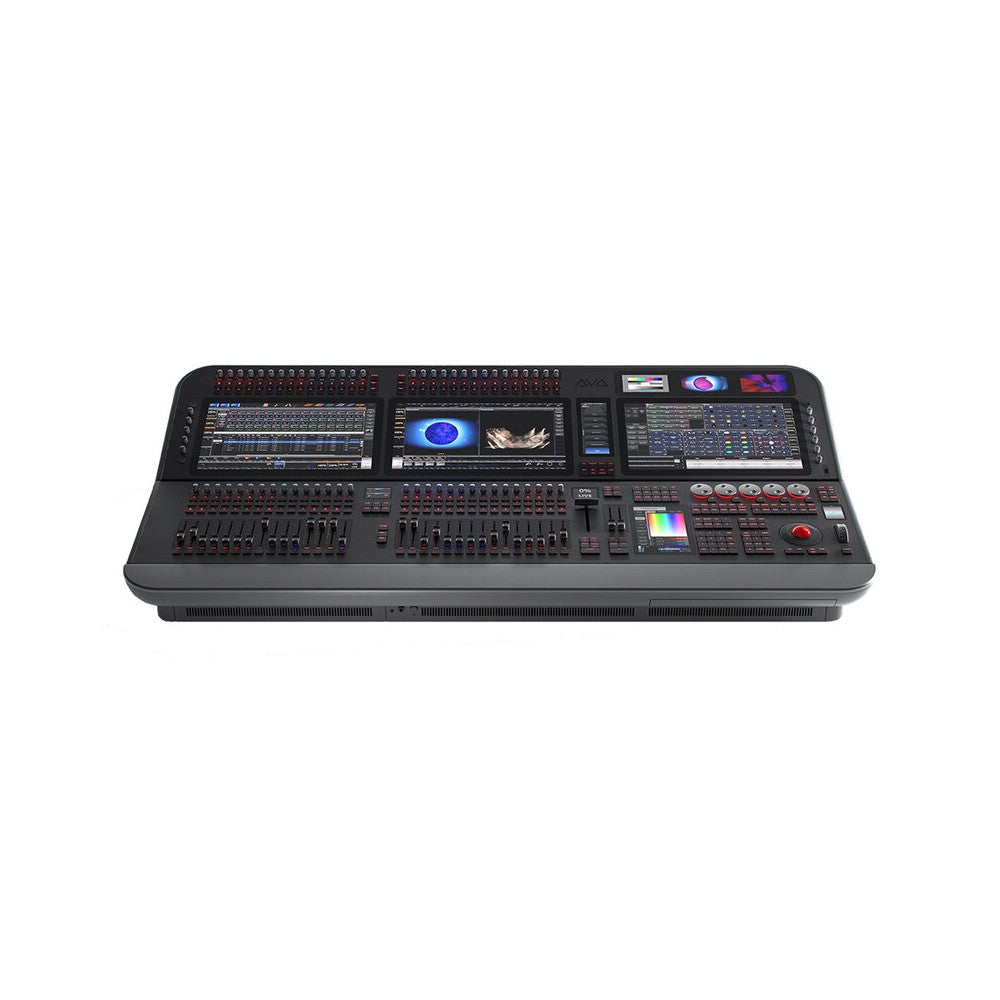

Consola de iluminación insignia Avolites de 30 + 2 faders motorizados y 70 codificadores rotatorios ópticos asignables, enviada en un cajón de madera

CARACTERÍSTICAS

Diamond D9-330 es la consola de iluminación insignia de la gama Avolites, diseñada para ofrecer la máxima capacidad de control y la mayor superficie operativa de la serie D9. Desarrollada a partir de más de cuarenta años de experiencia en el diseño de sistemas de control para espectáculos profesionales, la D9-330 introduce una interfaz completamente renovada, una ergonomía avanzada y una integración multimedia evolucionada para la gestión coordinada de todos los elementos visuales del espectáculo.

Realizada en colaboración con reconocidos diseñadores de iluminación e industriales, combina una extensa área de visualización, controles de nueva generación y un flujo de trabajo moderno diseñado para producciones complejas. Ensamblada a mano en Londres, refleja la tradición de Avolites en términos de calidad de construcción y fiabilidad operativa.

Esta consola utiliza faders motorizados Penny & Giles sensibles al tacto, faders giratorios ópticos de alta resolución y botones flash de carrera corta con control táctil positivo para una sincronización perfecta. Es posible definir los colores de los indicadores de nivel de los faders y codificadores para facilitar aún más la agrupación y reconocer rápidamente los controles cuando importa. Cada fader incorpora un indicador de nivel RGB de 11 segmentos que sigue el color del halo de la reproducción: particularmente útil en los faders giratorios durante el cambio de páginas. Y además… botones macro adicionales con pantalla dedicada, justo en la sección de reproducción, botones intermitentes debajo de los faders, etiquetado perfectamente alineado, bancos de páginas para cada sección.

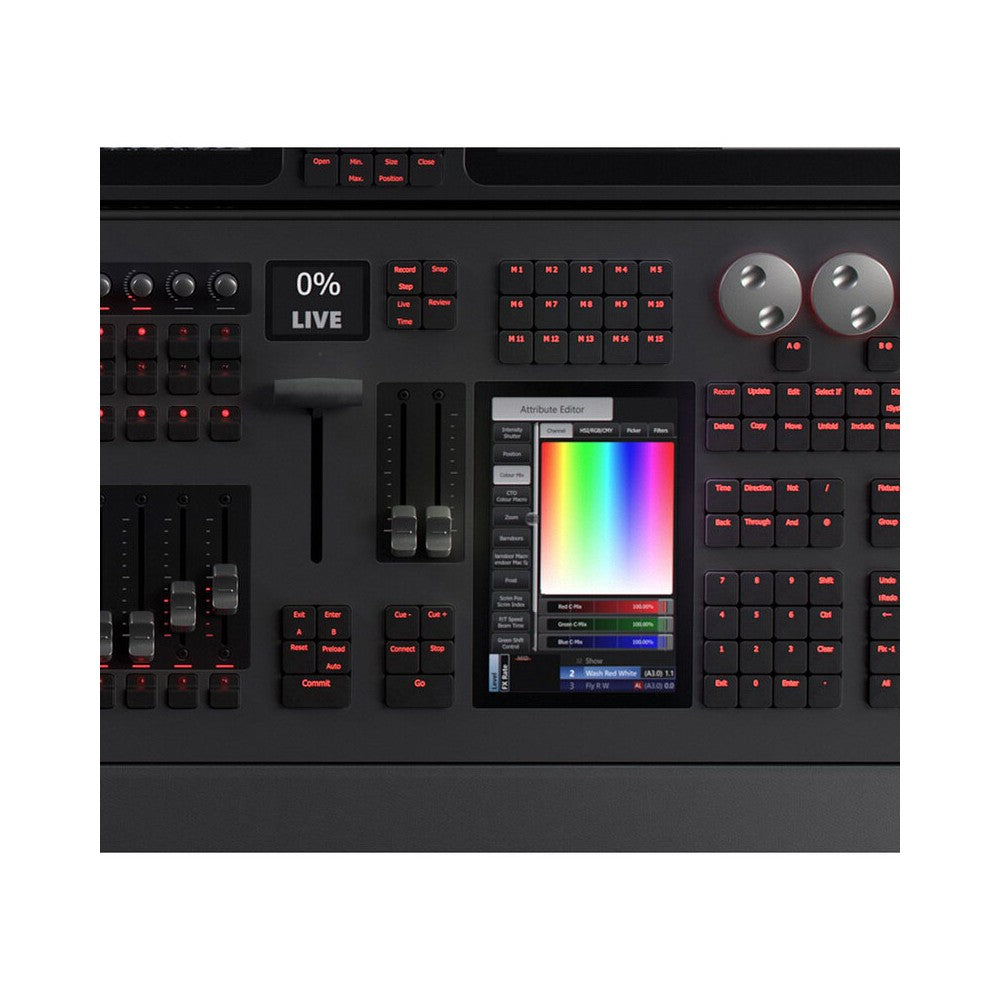

Para transiciones súper fluidas se utiliza una barra en T, que ofrece un control más refinado con fundidos manuales aún más suaves. Combinado con la exclusiva funcionalidad Scene Master, ofrece la máxima creatividad. Con su diseño sin contacto, el fader permanece tan preciso como siempre, incluso después de años de uso. La función Scene Master se complementa con un botón Commit de doble ancho y cuatro botones de control adicionales, además de una pantalla LCD dedicada para datos de estado continuos. Con 2 faders motorizados, 8 botones de control y un botón Go, las prestaciones de la lista de cues teatral están al alcance de la mano.

Una característica muy importante de esta consola, que la hace única, es la presencia de un puerto de fibra óptica Quad opticalCON de 1 GB LC para conectarse al Titan switch (switch de red con puerto de fibra) y así crear un sistema totalmente de fibra óptica. Avolites es actualmente la única marca que ofrece este tipo de tecnología para una consola de iluminación.

Superficie de programación

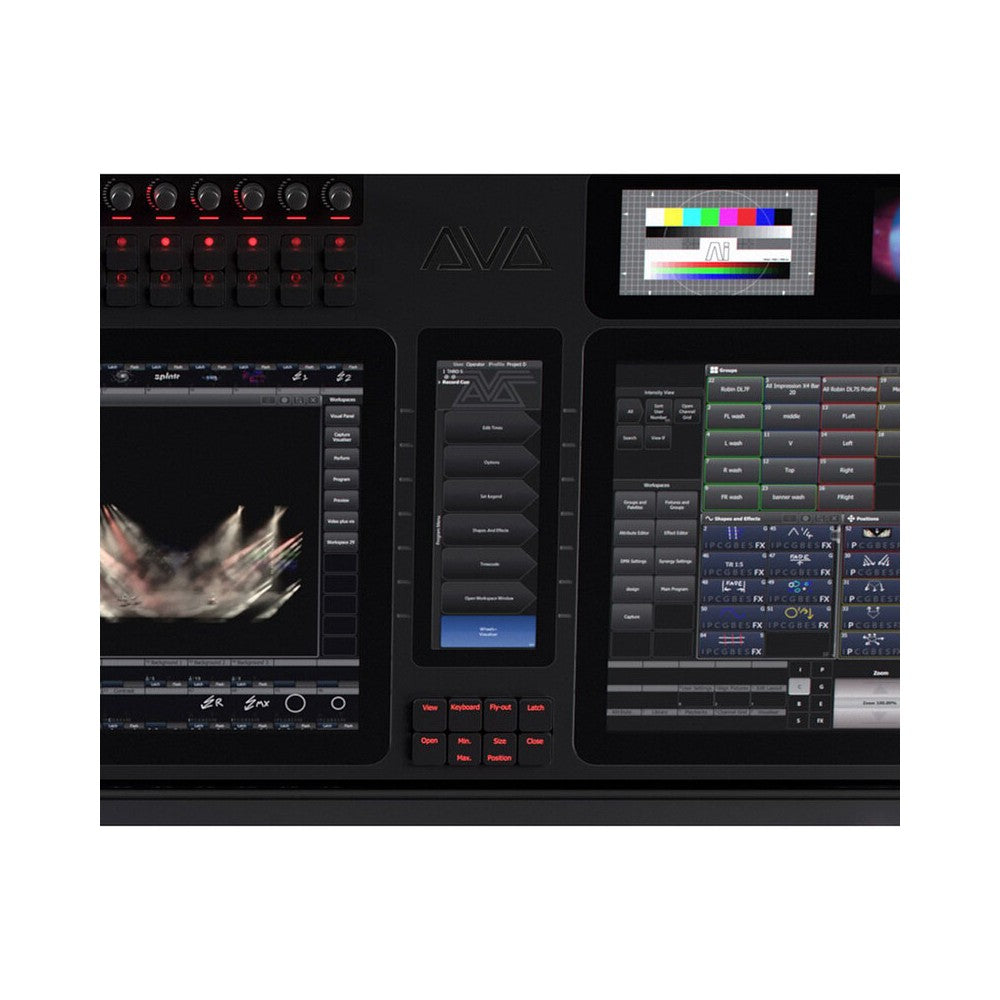

Nacida de 40 años de experiencia en el control de la iluminación, diseñada con la mirada puesta en el futuro, la superficie de programación de la D9 presenta: 3 pantallas táctiles de previsualización de 4.3", ideales para medios, que aseguran que las pantallas principales permanezcan despejadas para la máxima densidad de información, 5 ruedas de atributos con codificadores ópticos e indicadores LED RGB, además de una rueda de nivel vertical, ponen más parámetros que nunca al alcance de la mano, controles de diseño ergonómico, una barra en T y 72 teclas de programación iluminadas. Las teclas Cherry MX Low Profile, cuidadosamente seleccionadas, equipadas con iluminación RGB, ofrecen una respuesta táctil óptima con baja fatiga para las sesiones de programación. Todas están integradas con el software propietario Titan Avolite.

La consola se envía en una caja de madera.

Características principales

• 30 + 2 faders Penny & Giles sensibles al tacto
• 70 codificadores rotativos ópticos asignables con función de pulsación
• 3 pantallas táctiles capacitivas de 15.6", 1,000 nits de brillo cada una con resolución FHD y brillo ajustable
• 3 pantallas táctiles de previsualización de 4.3", 1000 nits de brillo, resolución 800 x 480 píxeles para contenidos multimedia o espacios de trabajo
• Indicador de nivel LED RGB de 11 segmentos junto a cada codificador
• Indicador RGB halo para cada codificador
• Teclado QWERTY retroiluminado completamente personalizado en la bandeja, teclas idénticas al panel de programas
• Trackball óptico X, Y, Z
• 21 teclas Macro / Executor retroiluminadas, todas etiquetadas en pantalla
• Soporta 2 pantallas táctiles HDMI 1920 x 1080 adicionales

ESPECIFICACIONES

Características técnicas

Construcción

• Paneles mecanizados a partir de piezas únicas de aluminio macizo
• Apoyabrazos cómodo
• Capuchones de botones, capuchones de fader, mandos de codificador y ruedas de nivel de fabricación exclusiva
• Todas las pantallas empotradas
• Articulación hidráulica del panel de pantalla infinitamente ajustable de -18 a 68° desde la horizontal

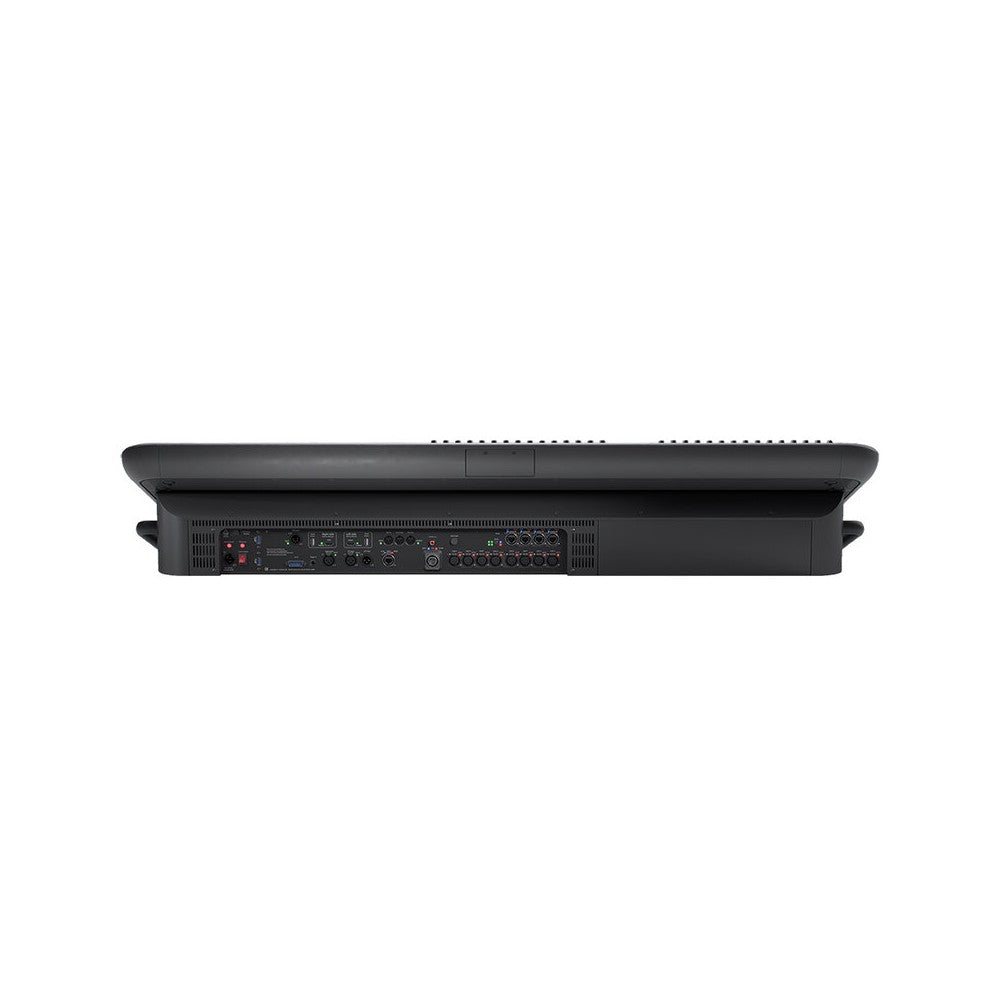

DMX-512

• 8 x Neutrik XLR de 5 pines, ópticamente y galvánicamente aislados con indicadores de asignación de halo

Red

• 4 x 1 GBE Neutrik etherCON, conmutados y gestionados internamente
• 1 x conexión óptica cuádruple de 1 GBE LC
• 1 x 1 GB etherCON, red 2

Datos / periféricos

• 1 x USB 3.1 debajo del reposabrazos
• 1 x USB 3.1 en el panel frontal
• 2 x USB 3.1 en el panel trasero
• 2 x USB 2.0 asignados para pantallas táctiles externas

Pantalla externa

• 2 x HDMI hasta 1920 x 1080

SMPTE

• 1 x entrada XLR de 3 pines Neutrik aislada por transformador con indicador de señal más salida de bucle XLR de 3 pines

Entradas de disparo

• GPIO 4 EN / 4 SAL, aislados y contactos secos
• Jack de 1/4" para interruptor de pie
• Entrada dedicada DMX-512 con indicador
• Entrada de audio XLR de 3 pines con indicador

MIDI

• ENTRADA, SALIDA, A TRAVÉS en DIN de 5 pines con indicadores de señal y habilitados, compatible con USB MIDI

Salida de audio

• S/PDIF RCA digital

Alimentación principal

• Neutrik TRUE1

Alimentación

• Interruptor de luz de trabajo que controla la iluminación del panel de conectores
• Indicador de neón para la alimentación principal y el PSU energizado
• UPS interno para la consola y el switch de datos interno
• UPS interno: hasta 5 períodos separados de 4 minutos, totalmente integrado por software
• Alimentación principal de 110 - 240 V_CA con un consumo máximo de 650 W

Computadora

• Procesadores Intel i7-9700 K
• 16 GB de RAM
• GPU AMD WX5100

Hardware

• Consumo de energía: máx. 400 W
• Ambiente de funcionamiento: temperatura de funcionamiento de 0 a 40 °C, humedad máxima del 95% relativa sin condensación
• Salida de calor: máx. 1365 BTU/hr
• Dimensiones de la unidad: 138 x 64 x 45.5 cm (pantallas levantadas), 138 x 70.5 x 24 cm (pantallas bajadas)
• Peso: 68 kg
