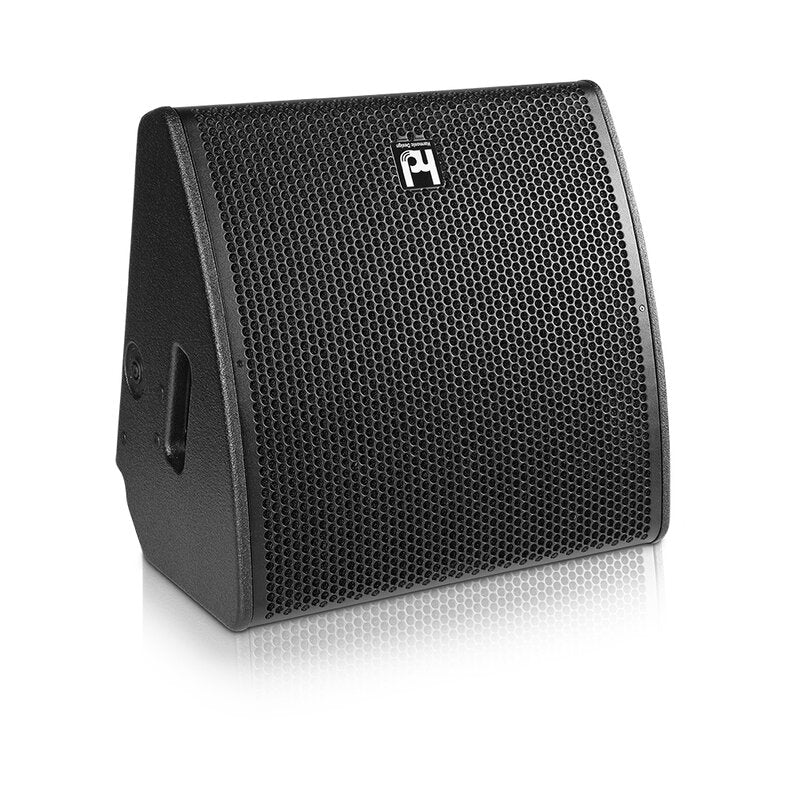

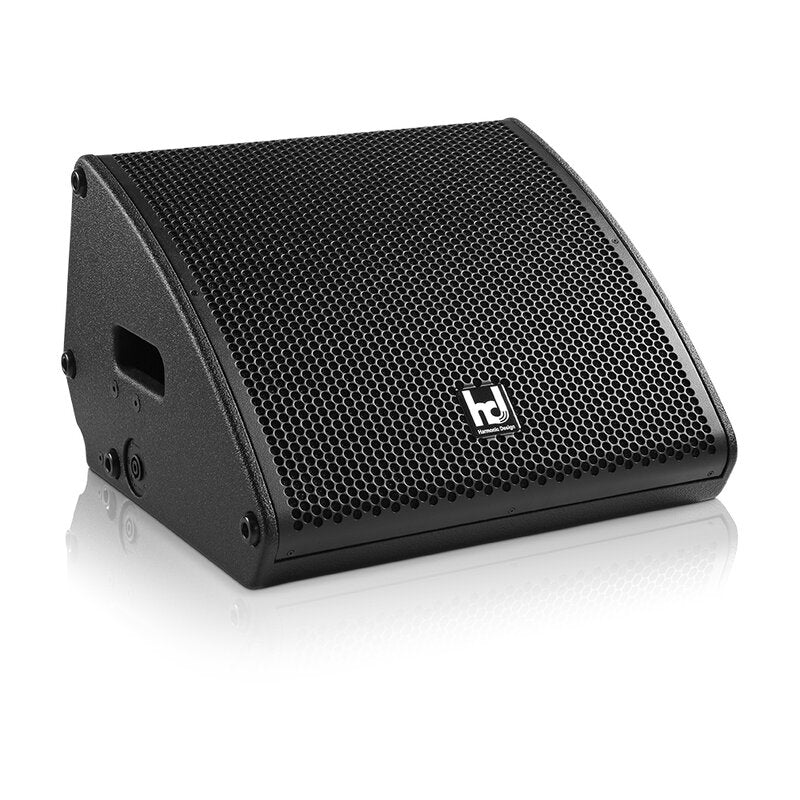

Harmonic Design 12CXN 600 W passive coaxial loudspeaker, 1 x 12" LF / 1 x 1.4" HF, 80° x 80° coverage, 8 ohm

CARATTERISTICHE

Monitor da palco ad alte prestazioni con driver coassiale da 12" / 1,4". Con oltre 30 anni di esperienza pratica e sviluppo di diffusori coassiali, l'hd 12CXN rappresenta un nuovo standard per le applicazioni professionali. Il nuovo altoparlante coassiale da 12" con driver da 1,4", doppio gruppo magnetico al neodimio con bobine mobili da 3" per LF e HF raggiunge un eccellente comportamento impulsivo grazie al disaccoppiamento di entrambi i sistemi magnetici.

Con una frequenza di taglio di 900 Hz, l'hd 12CXN suona in maniera chiara e trasparente. Il driver a compressione con diaframma in polimero si trova all’interno del sistema magnetico del woofer ed è collegato direttamente al diaframma del cono tramite una guida d'onda ottimizzata BEM.

Ciò significa che non ci sono ombre acustiche o riflessi sulla membrana del woofer causate da una tromba esterna. L'hd 12CXN ha un’emissione conica di 80° senza una tromba separata.

La grande porta bass-reflex assicura una riproduzione dei bassi potente. Un obiettivo importante del processo di sviluppo del nuovo driver coassiale da 12" era quello di ottenere prestazioni paragonabili ai modelli da palco da 15" ma con dimensioni drasticamente ridotte e un peso di soli 18 kg. Con un'altezza totale inferiore a 30 cm, il cabinet a basso profilo può essere integrato in modo molto discreto in qualsiasi palco.

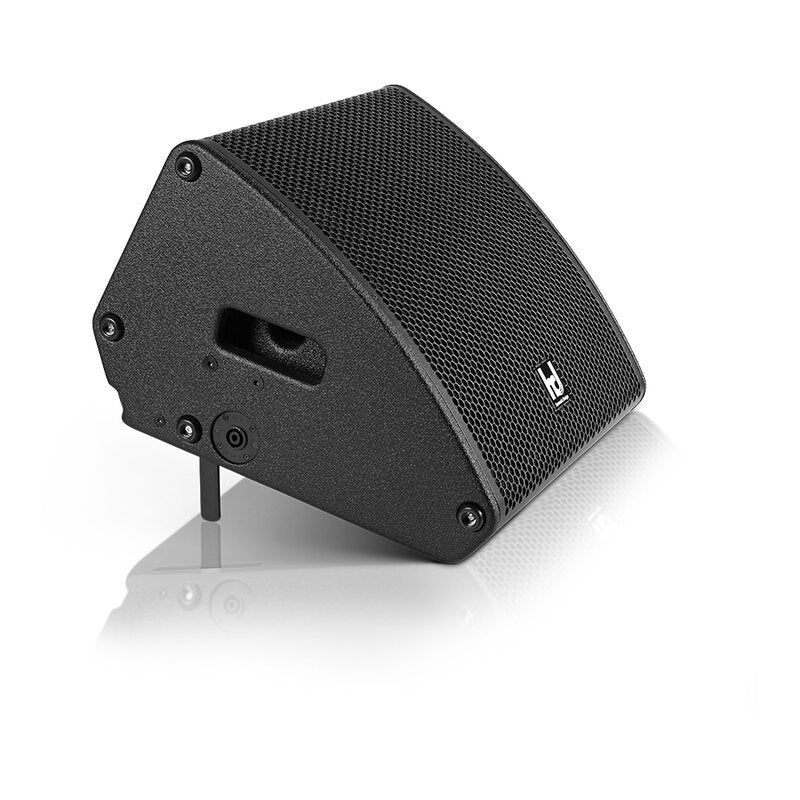

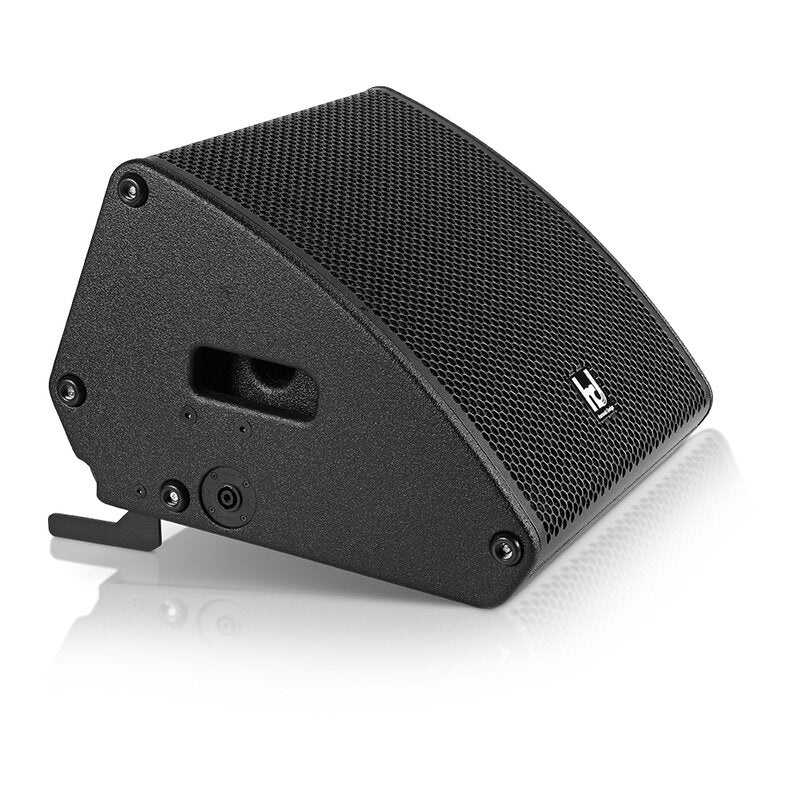

Angoli monitor regolabili in modo variabile, una flangia per treppiede incassata nella maniglia, vari punti di ancoraggio, nonché un pannello di collegamento commutabile rendono l'hd 12CXN un vero e proprio tuttofare. In breve tempo, l'angolo del monitor di 32° con i riser integrati e pieghevoli può essere regolato in due passaggi a 38° o 45° per adattarsi alla situazione del palco. La parte posteriore dell'involucro è smussata di 17°. Una staffa volante consente la formazione di cluster e l'uso per installazioni fisse con soffitti bassi.

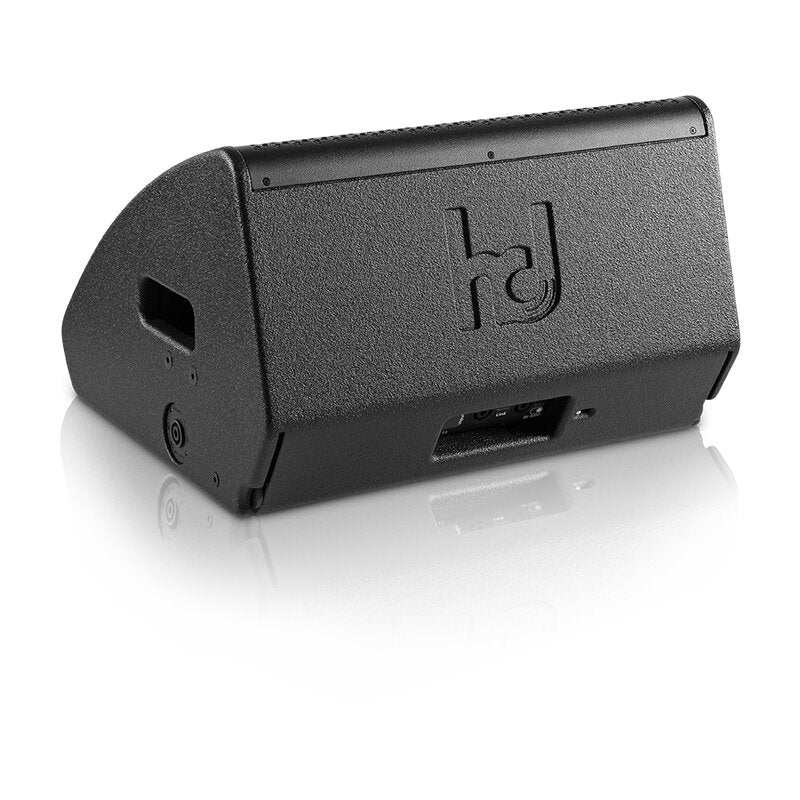

Il crossover passivo integrato può essere disattivato dal pannello di collegamento incassato sul retro e l'hd 12CXN può essere gestito in bi-amplificazione se necessario. Il sofisticato crossover garantisce una somma precisa e coerente in fase delle risposte in frequenze dei singoli driver, con relativa correzione, e assicura un funzionamento efficiente con amplificatori convenzionali, Plug & Play, senza correzioni aggiuntive.

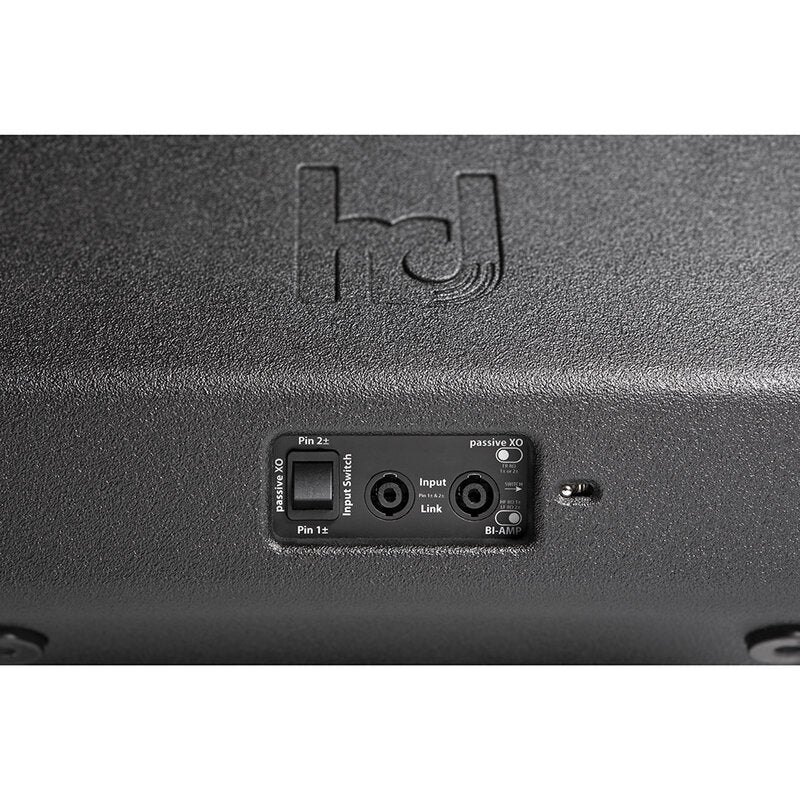

Un interruttore sul pannello di collegamento consente di commutare l'ingresso del segnale dal pin 1+/1- al 2+/2-. In questo modo, con quattro uscite dell'amplificatore in daisy chain, è possibile riprodurre due feed AUX con cavi standard a 4-pin senza cavi intercambiabili speciali e il tap può essere facilmente commutato sul monitor. Quattro connettori speakON NL4 a 4 pin sono posizionati sul lato e sul retro del monitor per una connettività flessibile.

hd 12CXN dispiega il suo pieno potenziale in combinazione con un amplificatore del sistema HD. Una risposta in frequenza assolutamente piatta con comportamento di fase lineare consente un comportamento di riproduzione ancora più naturale e un'enorme sicurezza contro il feedback a tutti i livelli. I preset specifici per l'applicazione garantiscono coerenza e affidabilità indipendentemente da dove e in quale configurazione il sistema di diffusori viene utilizzato o combinato con soluzioni subwoofer HD.

Caratteristiche principali

• Diffusore coassiale passivo a 2 vie con 1 x 12” woofer e 1 x 1,4” tweeter
• Bassa frequenza di taglio a 900 Hz
• Copertura 80° x 80°
• Funzionamento con qualsiasi amplificatore (consigliato uno del sistema hd)
• Ottimizzazione di frequenza e fase integrata
• BI-AMP opzionale tramite interruttore sul pannello posteriore
• Quattro possibili angoli: 17° / 32° / 38° / 45°

SPECIFICHE

Technical characteristics

• Principle: vented / conical horn
• Transducers: 1 x 12"N LF / 1 x 1.4″N HF compression driver
• Power handling: 500 W_RMS / 2400 W peak
• Frequency response: 55 Hz – 22 kHz
• Sensitivity: 100 dB/W/m
• SPL max: 134 dB
• Nominal dispersion angle: 80° x 80° (H x V)
• Nominal impedance: 8 ohm
• Enclosure: multiplex birch wood, polyurea plastic coating black, steel grille coated, acoustic foam, 35 mm flange, M8 inlet thread for flight & swivel bracket, 35° / 45°
• Monitor angle: 17°, 32°, 38°, 45°
• Connections: 2 x speakON NL4 rear, 2 x speakON sideways
• Options: transport protection cover, bracket, wall mount, hd TourCase, mounting adapter, RAL color, weather protection
• Dimensions: 45 x 29.8 x 43.7 cm
• Weight: 18 kg
