Mxr M307 Layers

M307 Layers es el pedal de MXR que ofrece tres niveles de sustain separados que pueden mezclarse y ajustarse para crear un entorno sonoro rico y variado. Las capas de sustain se pueden activar en respuesta al ataque, es decir, cuando se tocan las cuerdas, o mediante un pedal de disparo (footswitch). La modulación, el delay y el octavador añaden posibilidades sonoras adicionales a este pedal.
VISIÓN GENERAL DEL MXR M307 LAYERS
El MXR Layers es un pedal de sustain basado en tres niveles, cada uno con su propio LED de estado para indicar si está activo. Es posible elegir si gestionar una sola capa o hasta 3: al presionar el botón SINGLE, la capa de sustain será solo una. Las capas pueden activarse tanto con el footswitch como a través de la dinámica, al tocar las cuerdas del instrumento. Al utilizar el footswitch, basta con tocar una nota o un acorde y mantener presionado el interruptor; al soltarlo, la capa se disuelve según el ajuste del mando DECAY. Este modo es perfecto para crear colchones al estilo "drone" sobre los cuales tocar. Alternativamente, es posible activar automáticamente la capa en respuesta al ataque, según lo configurado por el mando TRIG. Combinando estos dos métodos se puede obtener una superposición de sonidos compleja: con el modo SINGLE desactivado, se puede mantener una capa con el footswitch y luego activar automáticamente otras capas sobre ella.
El mando MIX ajusta el nivel del efecto, es decir, el volumen de las capas. El mando TRIG ajusta la sensibilidad de la función de auto-trigger del pedal, permitiendo generar nuevas capas según la intensidad de ejecución. El mando ATTACK ajusta el tiempo de fade-in de cada capa, mientras que el mando DECAY establece el tiempo de disolución, imitando las vibraciones naturales de una cuerda física al dejar decaer primero las frecuencias altas. Para obtener un sonido más grueso, active el interruptor SUB OCT para bajar una octava una o varias capas.
A través de las funciones de programación del pedal, es posible ajustar otros parámetros, incluida la intensidad de la modulación, el tiempo del delay, la difusión y más. También es posible utilizar un pedal de sustain u otro interruptor externo como el MXR Split + Tap (haz clic aquí para ver la ficha del producto) para activar las capas, mezclar las configuraciones con el pedal Volume (X) 8 y utilizar el modo Stereo Input, Stereo Output y Dry/Wet Split.
Con su sustain de alta fidelidad, el MXR Layers puede adaptarse a cualquier cadena de efectos. Su variedad de funciones permite aventurarse más allá de las barreras creativas habituales, construyendo paisajes sonoros ricos en detalles. Este pedal ofrece a los amantes de la experimentación muchas oportunidades para personalizar el sonido y la experiencia de interpretación.

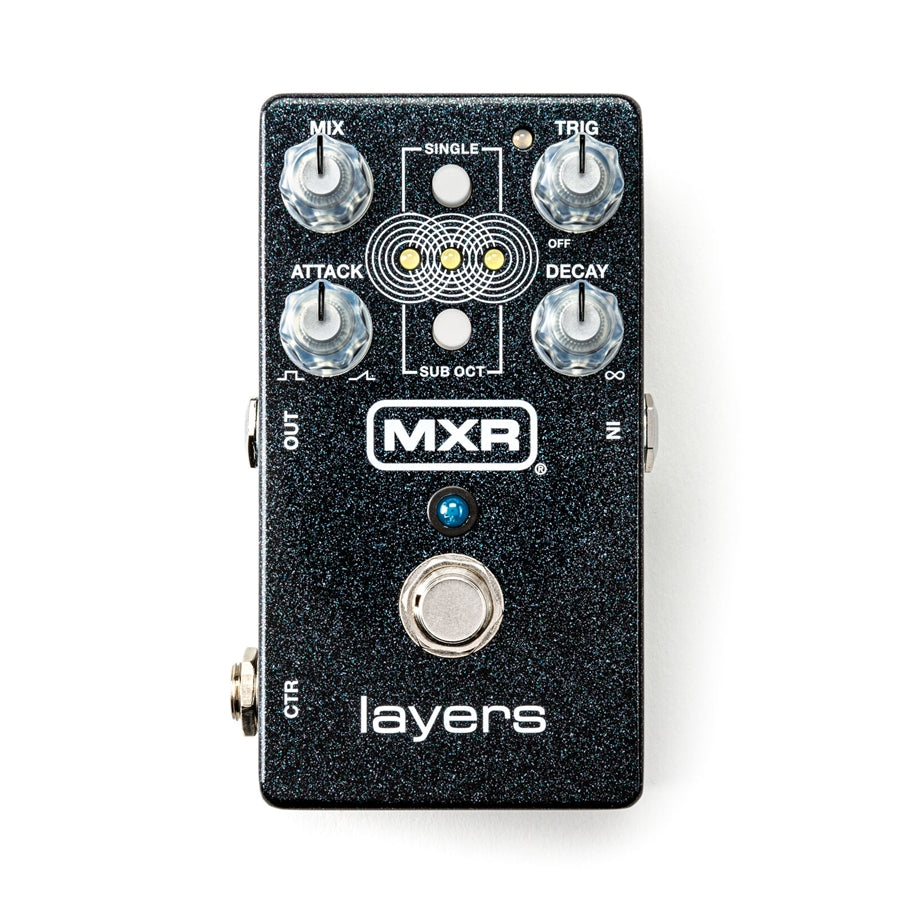

CONTROLES DEL MXR M307 LAYERS
ATTACK: establece el nivel de ataque o fade-in de cada capa.
MIX: controla el nivel general de la señal con efecto.
SINGLE: limita el efecto de sustain a una sola capa: por defecto las tres capas se superponen, pero cuando el botón SINGLE está activo, solo se activa una capa a la vez.
TRIG: establece la sensibilidad del auto-trigger de las capas en respuesta al ataque de la púa. Con el mando TRIG totalmente a la izquierda (posición OFF) el auto-trigger está desactivado, y solo el footswitch puede activar las capas. Cuando está activo, el LED será rojo por defecto: cuando la señal supere el umbral establecido, el LED TRIG se vuelve verde.
DECAY: establece el nivel de decay, o fade-out, de cada capa. Las frecuencias altas decaen más rápido que el resto, igual que en una cuerda física que vibra. Cuando el mando TRIG está en la posición OFF, la señal del efecto se omitirá automáticamente cuando las tres capas hayan decaído por completo. Los tres LED de estado muestran cuándo las capas han decaído.
SUB OCT: baja las nuevas capas una octava. Las capas creadas antes de la activación no se verán afectadas. Esto permite tener capas normales y otras una octava abajo. Este modo puede ajustarse con un pedal de expresión (ver operaciones avanzadas). Existe un ajuste que permite transponer una octava abajo solo las frecuencias más bajas de una capa (ver operaciones avanzadas), útil para añadir bajos a una capa sin bajar todas las demás notas.

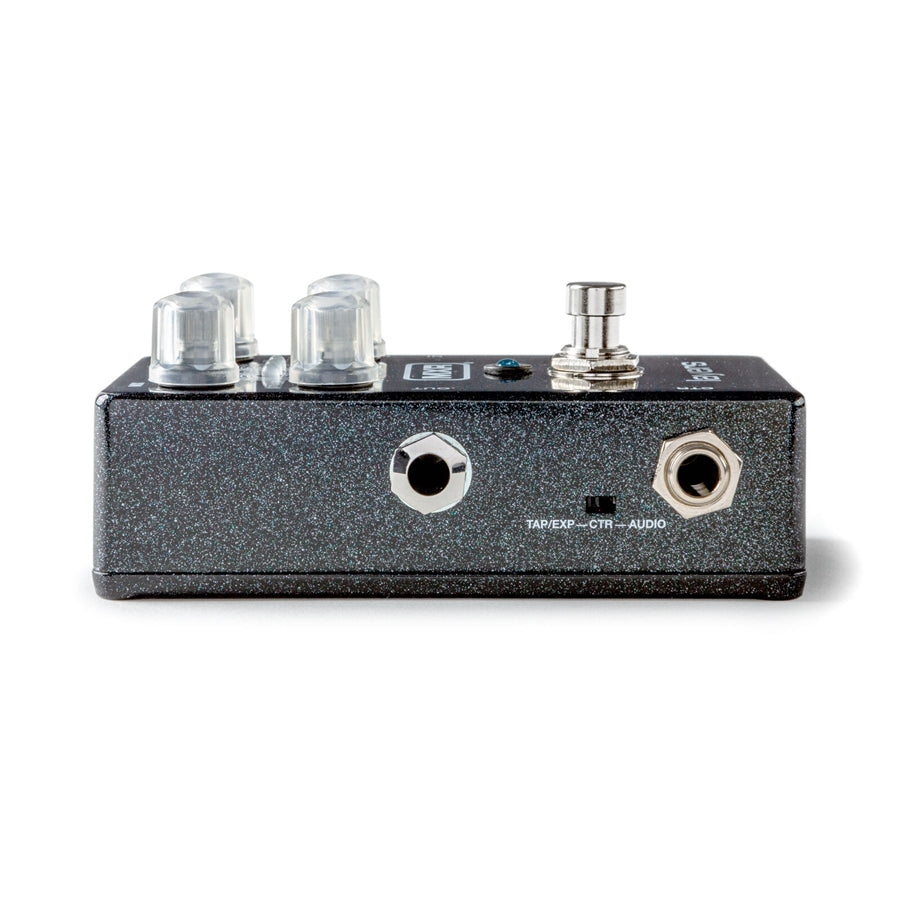

CTR: este jack puede utilizarse para conectar un pedal de expresión o un interruptor externo, o para enviar la señal limpia cuando se utiliza el modo Dry/Wet Split (ver operaciones avanzadas).
FOOTSWITCH: regula la creación y eliminación de las capas de sustain. Al presionar el footswitch se activa una capa. Mantener presionado el footswitch activa una capa hasta que se suelta. Al soltarlo, la capa se disuelve según el ajuste del mando DECAY. Un doble toque elimina todas las capas y pone el pedal en bypass.
OPERACIONES AVANZADAS
Utilizar un pedal de sustain u otros interruptores externos para activar las capas
Es posible utilizar un pedal de sustain para teclado u otro interruptor externo para activar las capas en lugar del footswitch integrado, en los casos en que este fuera inaccesible (por ejemplo, si el pedal se usa sobre un escritorio y no en el suelo) o si se desea una respuesta táctil diferente. Primero, coloque el interruptor en la posición TAP/EXP (izquierda). Luego, conecte un cable de instrumento desde el pedal o interruptor externo al jack CTR del MXR Layers. Nota importante: el pedal o interruptor externo debe ser un interruptor discreto, no un interruptor TRS continuo.
Utilizar un pedal de expresión para mezclar dos configuraciones
Puede utilizarse un pedal de expresión como el DVP5 Volume (X) 8 para pasar de forma fluida de una configuración a otra. Primero, coloque el interruptor CTR en la posición TAP/EXP (izquierda). Luego, conecte un cable TRS desde el pedal de expresión al jack CTR del Layers. Coloque el balancín con el talón hacia abajo. Ajuste los controles del Layers con los valores deseados. Luego, coloque el balancín con la punta hacia abajo y cree una configuración diferente. Moviendo el balancín hacia adelante y atrás se transita suavemente de una configuración a la otra. Nota importante: las funciones avanzadas del botón SINGLE son controlables con un pedal de expresión, mientras que las funciones avanzadas del botón SUB OCT no.
Stereo Input
Para operar en modo Stereo Input, retire la placa posterior del Layers y coloque el interruptor MONO/STEREO en la posición STEREO (izquierda). Se recomienda habilitar también la función Stereo Output al utilizarlo en modo Stereo Input.
Stereo Output
Para operar en modo Stereo Output, conecte un cable divisor TRS desde el jack de salida del Layers a las entradas deseadas y coloque el interruptor CTR en la posición TAP/EXP (izquierda). Luego, presione y mantenga presionado el botón SUB OCT y gire el mando DECAY completamente en sentido horario para seleccionar el modo Stereo Output. El LED central parpadeará para confirmar. Para regresar al modo Mono Output, siga los mismos pasos y gire el mando DECAY completamente en sentido antihorario. Cuando el modo Stereo Output está activo, las tres capas se panoramizarán una a la derecha, una al centro y una a la izquierda, tal como representan las posiciones de los tres LED. Cuando la modulación está activa (ver ajustes avanzados), es posible panoramizar automáticamente los niveles en el campo estéreo.
Dry/Wet Split
El MXR Layers puede dividir las señales dry (seca) y wet (con efecto) para permitir enviarlas a diferentes cadenas de efectos o para operar con un equipo estéreo dry/wet. Primero, coloque el interruptor CTR en AUDIO (derecha). La señal limpia saldrá por el jack OUT, mientras que la señal con efecto saldrá por el jack CTR. Nota importante: los modos Stereo Input y Stereo Output deben estar desactivados para permitir que el modo Dry/Wet Split funcione correctamente.
AJUSTES AVANZADOS
Introducción
Al presionar y mantener presionados los botones SINGLE y SUB OCT mientras se ajustan los mandos se accede a varias funciones. Estas funciones permiten añadir modulación y/o delay a las capas, hacer pasar la señal limpia a través de un delay, activar el modo Stereo Output, y más. El MXR Layers dispone de delay y modulación basados en los del MXR Joshua Ambient Echo pero con una sonoridad más oscura para permitir que las capas de sustain resalten.
Mando MIX presionando el botón SINGLE
Cantidad de modulación
Establece la profundidad (depth) y la velocidad (rate) de la modulación. Al girar el mando MIX en sentido horario, aumentan la profundidad y la velocidad. Con el mando al mínimo, la modulación se desactiva.
Mando MIX presionando el botón SUB OCT
Señal dry muteada
Gire en sentido horario para mutear la señal limpia o en sentido antihorario para activarla. El LED del botón SINGLE parpadeará para confirmar. Tenga en cuenta que no habrá salida de sonido si el mando MIX está girado completamente en sentido antihorario y el jack CTR está muteado en modo dry/wet split.
Mando TRIG presionando el botón SINGLE
Tiempo del delay
Ajusta el tiempo del delay. Al ajustar el mando al mínimo se desactiva el delay. La regeneración (regen) del delay está vinculada al mando DECAY.
Mando TRIG presionando el botón SUB OCT
Cantidad de señal limpia en el delay
Gire en sentido horario el mando TRIG para aumentar la cantidad de señal limpia enviada al delay.
Mando ATTACK presionando el botón SINGLE
Modulation blend
El efecto de modulación consiste en chorus y tremolo. Girar el mando completamente en sentido antihorario activa solo el chorus, mientras que completamente en sentido horario activa solo el tremolo. En el centro se obtiene una mezcla equitativa de ambos. Con el modo Stereo Output activado, el tremolo panoramizará los niveles en el campo estéreo.
Mando ATTACK presionando el botón SUB OCT
Root Note Sub Octave
Gire el mando ATTACK en sentido horario para activar el modo Root Note Sub Octave o en sentido antihorario para desactivarlo. El LED SUB OCT parpadeará para confirmar. Con el botón SUB OCT activado, este modo aplicará la octava baja solamente a las frecuencias más bajas de la capa.
Mando DECAY presionando el botón SINGLE
Diffusion
Gire el mando en sentido horario para añadir difusión a la capa, creando un efecto de textura. Girar el mando completamente en sentido antihorario desactiva el efecto de difusión.
Mando DECAY presionando el botón SUB OCT
Stereo Output
Gire el mando en sentido horario para activar el modo Stereo Output y en sentido antihorario para desactivarlo. El LED central parpadeará para confirmar.
Botón SUB OCT presionando el botón SINGLE
Tap Tempo
Manteniendo presionado el botón SINGLE es posible ajustar el tiempo del delay utilizando el botón SUB OCT como tap tempo.
Para restablecer todos los parámetros a los ajustes de fábrica, presione y mantenga presionados los botones SINGLE y SUB OCT durante cinco segundos. El LED principal parpadeará para confirmar.
ESPECIFICACIONES TÉCNICAS DEL MXR M307 LAYERS
Impedancia de entrada: 1 MΩ
Impedancia de salida: 100 Ω
Nivel máximo de entrada: +5 dBV
Ruido de fondo: -97 dBV
Consumo de corriente: 300 mA
Alimentación: 9 voltios DC
