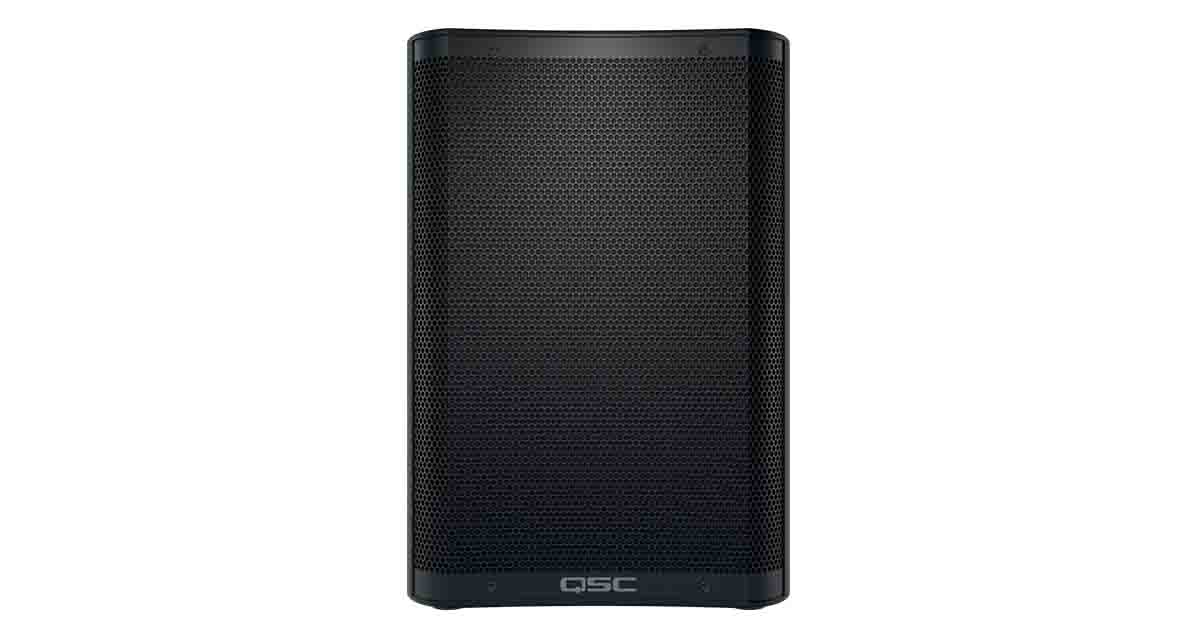

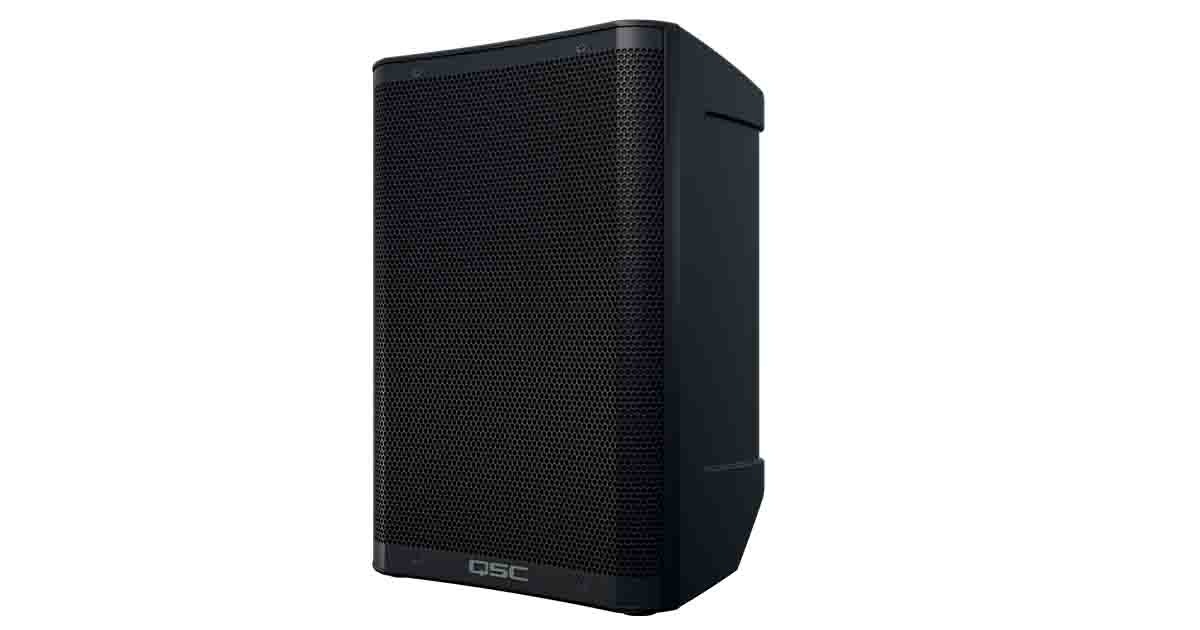

QSC Pro Audio CB10

QSC CB10 es un altavoz activo portátil, alimentado por batería con un amplificador de clase D de 440W, un woofer de 10” y 1 tweeter de compresión de 1”. El rango de frecuencias que cubre va desde (-6dB) 47Hz a 20kHz para un máximo de 127 dBSPL a 1m de distancia. Está equipado con 2 entradas combo XLR/jack de ¼” que aceptan señal de línea o de micrófono, una entrada mini-jack de 3,5mm estéreo y una salida Mix Out en XLR. La conexión Bluetooth 5.1 permite el control remoto y la transmisión de señal de audio con opción True Wireless Stereo para enlazar varios altavoces; es posible seleccionar preajustes de funcionamiento directamente desde el panel trasero, mientras que las funciones más avanzadas del DSP son todas controlables de forma remota gracias a la aplicación QSC (iOS y Android) Loudspeaker Control.
Potente, versátil y portátil
El QSC CB10 ha sido diseñado para la máxima portabilidad y manejabilidad, sin sacrificar su rendimiento. Su batería garantiza una duración de funcionamiento de 12 horas y emplea 4 horas para una carga completa; está dotado de un puerto de conexión IEC para poder conectarlo a la red eléctrica y para recargar la batería.

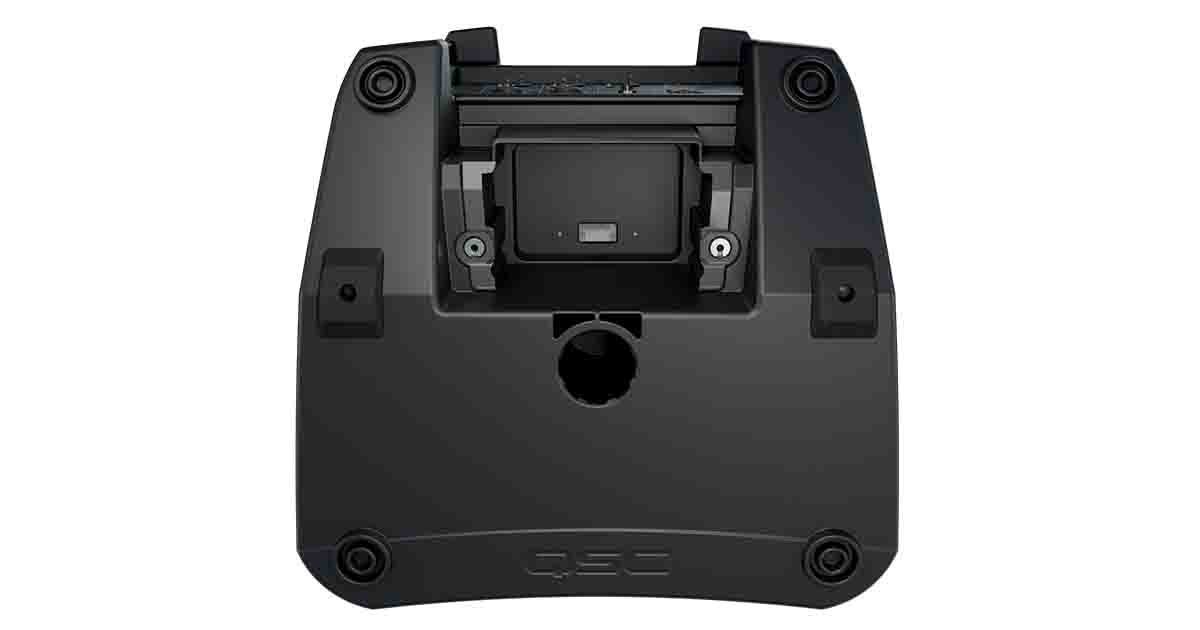

En la parte inferior encontramos un alojamiento que nos permite colocarlo en un soporte de medida estándar. Además, su ángulo de inclinación (tilt angle) de 30° lo hace perfecto también para ser colocado en el suelo como monitor o nos permite apoyarlo sobre la consola de un DJ para ser utilizado como caja de escucha, para un monitoreo cercano y más preciso.
Mezclador de 3 canales integrado
Su mezclador nos ofrece 2 entradas combo XLR/Jack de ¼”, ambas aceptan señales de línea o de micrófono.
Para el canal A tenemos a disposición 6 preajustes, seleccionables con un selector de 6 posiciones situado en el panel trasero.
Lista de preajustes:
‘Custom (app)’ - nos permite recuperar un preajuste personalizable mediante la Loudspeaker Control App
Default
Dance
Speech
Speech (ducker) que automáticamente reducirá los volúmenes de las otras entradas de manera inversamente proporcional a la cantidad de señal que reciba.
En la entrada B encontramos los mismos preajustes, excepto el Speech (ducker) que es sustituido por un preajuste para guitarra acústica. Ambas entradas están dotadas de controles independientes de volumen de entrada, de un mic boost y de un LED que nos indica la presencia de señal, o un posible recorte (clipping) a través de los colores verde o rojo.
El canal C puede recibir tanto señal Bluetooth 5.1 como señal analógica gracias al Mini-Jack estéreo. También encontramos un jack TS para poder conectar un pedal footswitch, al cual podemos asignar a través de la app una de las siguientes funciones:
- Mute por canal
- FX Mute
- Boost del canal
El icono con forma de pila que encontramos en el mismo panel nos muestra en tiempo real el nivel de carga restante de nuestro dispositivo. En cuanto a la salida, también esta es personalizable mediante la App; por defecto encontramos una suma de las señales de los tres canales en la salida XLR con volumen regulable.
App Loudspeaker Control
Mediante la app podemos controlar:
- Los volúmenes de entrada de todos los canales
- Los preajustes de los canales A y B
- La ecualización de los tres canales.
- La reverberación de los canales A y B
- El Ducker del canal A
- Selección de contorno (Contour selection)
- Podemos elegir un enrutamiento personalizado (custom routing) para la salida física XLR
- Asignación de la función footswitch: Channel Mute, FX Mute o Channel Boost
- Configuración de audio del Bluetooth
- Realizar actualizaciones de firmware
DESCUBRE CÓMO CONFIGURAR TUS ALTAVOCES DENTRO DE LA APP
Respuesta en frecuencia
Especificaciones técnicas del QSC CB10
Configuración: altavoz activo de 2 vías a batería, recargable
Woofer: 10”
Tweeter: 1”
Respuesta de frecuencia (-6db): 51Hz-18kHz
(-10db): 47Hz-20 kHz
Max SPL: 127dB @ 1m
Ángulo de cobertura: 90° asimétrico
Amplificación (pico): 440W
Refrigeración: por convección

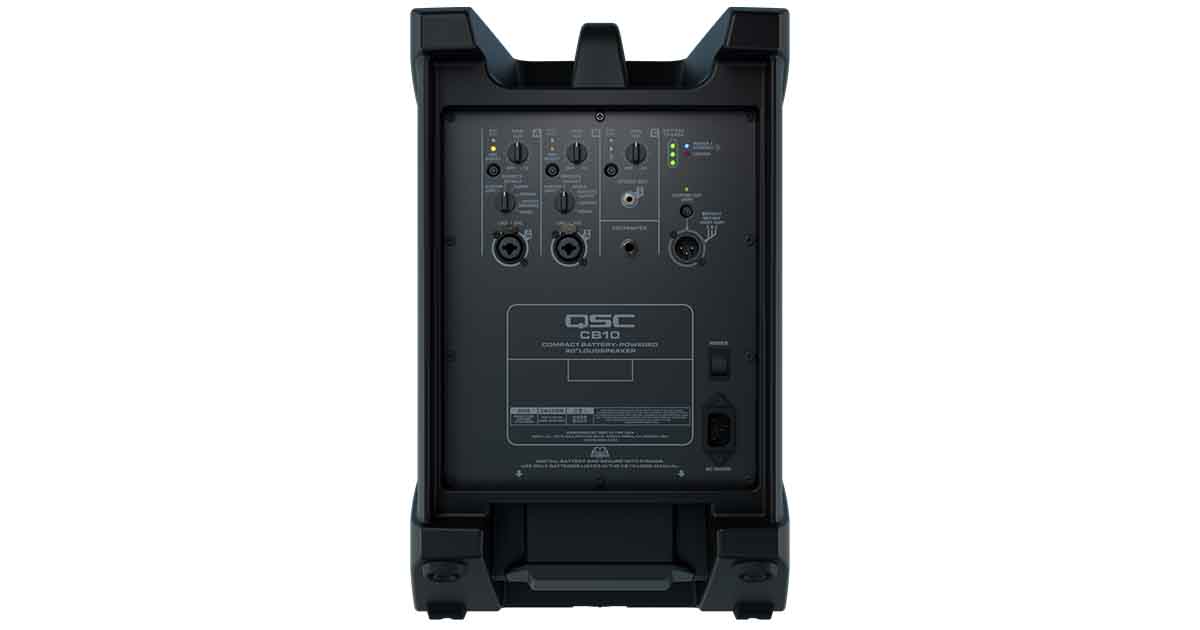

Controles del panel trasero:
3x potenciómetros de ganancia (gain)
2x interruptores de activación MIC Boost
2x selector rotativo de 6 posiciones para selección de contorno (incluye control CUSTOM APP)
1x interruptor de activación Bluetooth
1x selector para modo de salida
1x interruptor de encendido
Funciones de la aplicación ‘Loudspeaker Control App’:
Canales de entrada: Gain, selección de preajuste (canales A/B), EQ
Reverberación (canales A/B)
Ducker (canales A/B)
Selección de contorno
Enrutamiento personalizado de la salida
Funciones del footswitch: Mute por canal, FX Mute, Boost del canal
Configuración del audio Bluetooth
Actualización de firmware del altavoz
Indicadores en el panel trasero:
3x LED para señal de entrada/clip
2x LED para modo MIC activo
3x LED para nivel de carga de la batería
1x LED para activación del limitador
1x LED para activación Bluetooth
1x LED altavoz activo/standby
Conexiones:
2x combo XLR/Jack de ¼” para entradas (Mic/Line)
1x 3,5mm minijack TRS (stereo in)
1x 6,3mm jack TS (footswitch)
1x XLR/M (mix out)
1x IEC para alimentación

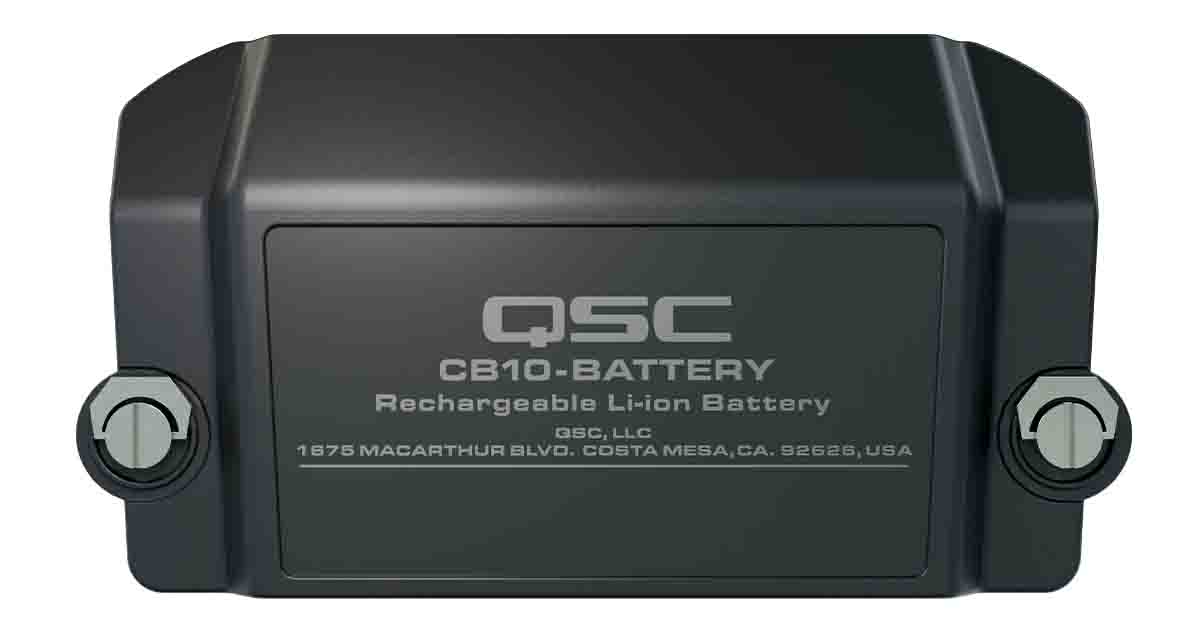

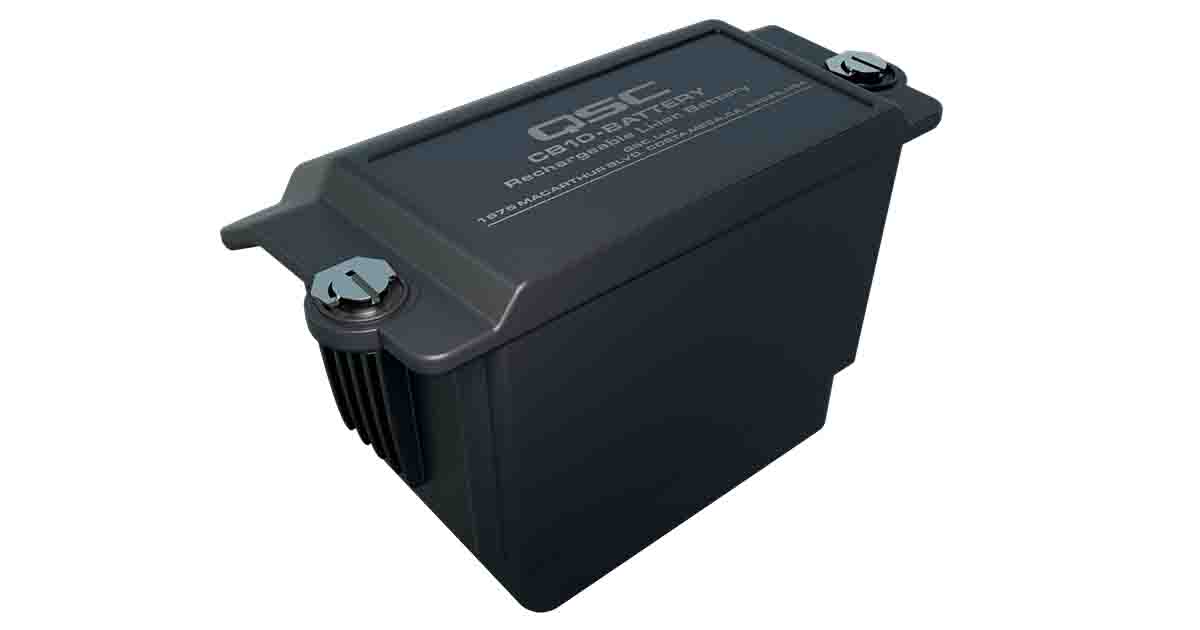

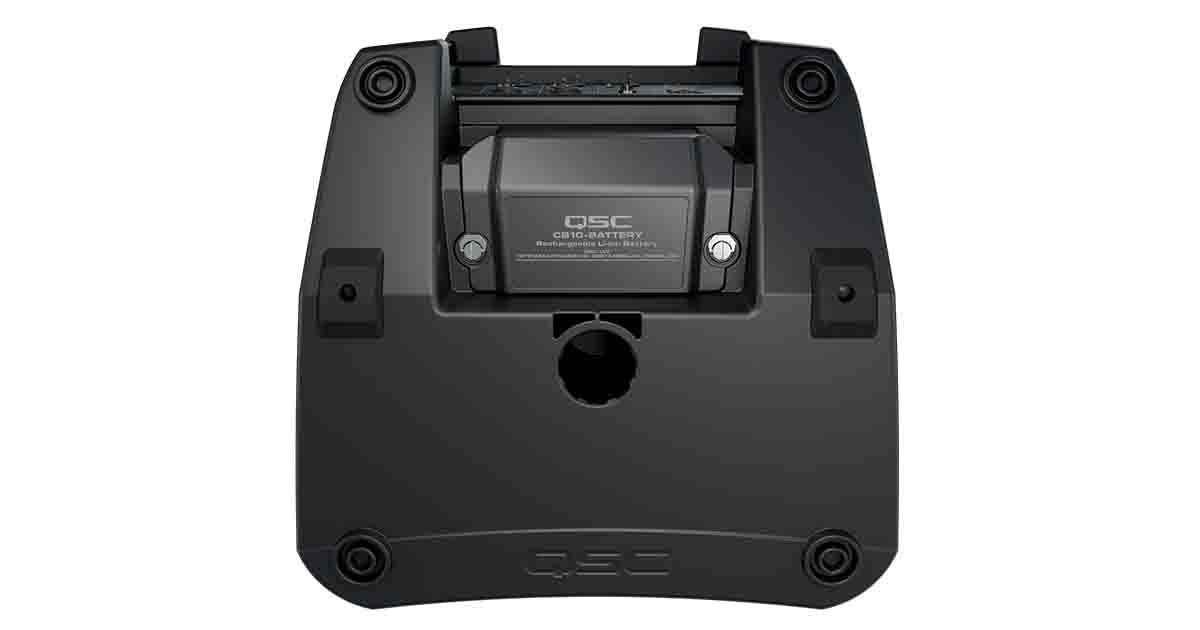

Batería: Módulo de batería recargable de iones de litio de 22,2 V, 4400 mAh, 97 Wh (1 unidad incluida con CB10)
Duración de la batería: hasta 12 horas
Tiempo de carga de la batería: aproximadamente 4 horas
AC input: 100-240 VAC, 50/60 Hz
Consumo: 100 VAC, 1A / 120 VAC, 0.9 / 240 VAC, 0.5°
Material del gabinete: polipropileno
Color: negro (RAL 9011)
Rejilla: Acero pintado en polvo con revestimiento interno (calibre 18)
Dimensiones del altavoz: 465x313x287mm
Dimensiones del paquete: 559x406x381mm
Peso del altavoz: 12,2KG
Peso del paquete enviado: 14,4KG
Conformidad: CE, WEEE, TUV, China RoHS, RoHS II, FCC Class A
Accesorios opcionales: CB 10-CVR: funda para exterior/eventos atmosféricos
CB 10-Battery: Módulo de batería recargable de iones de litio de 22,2 V, 4400 mAh, 97 Wh
