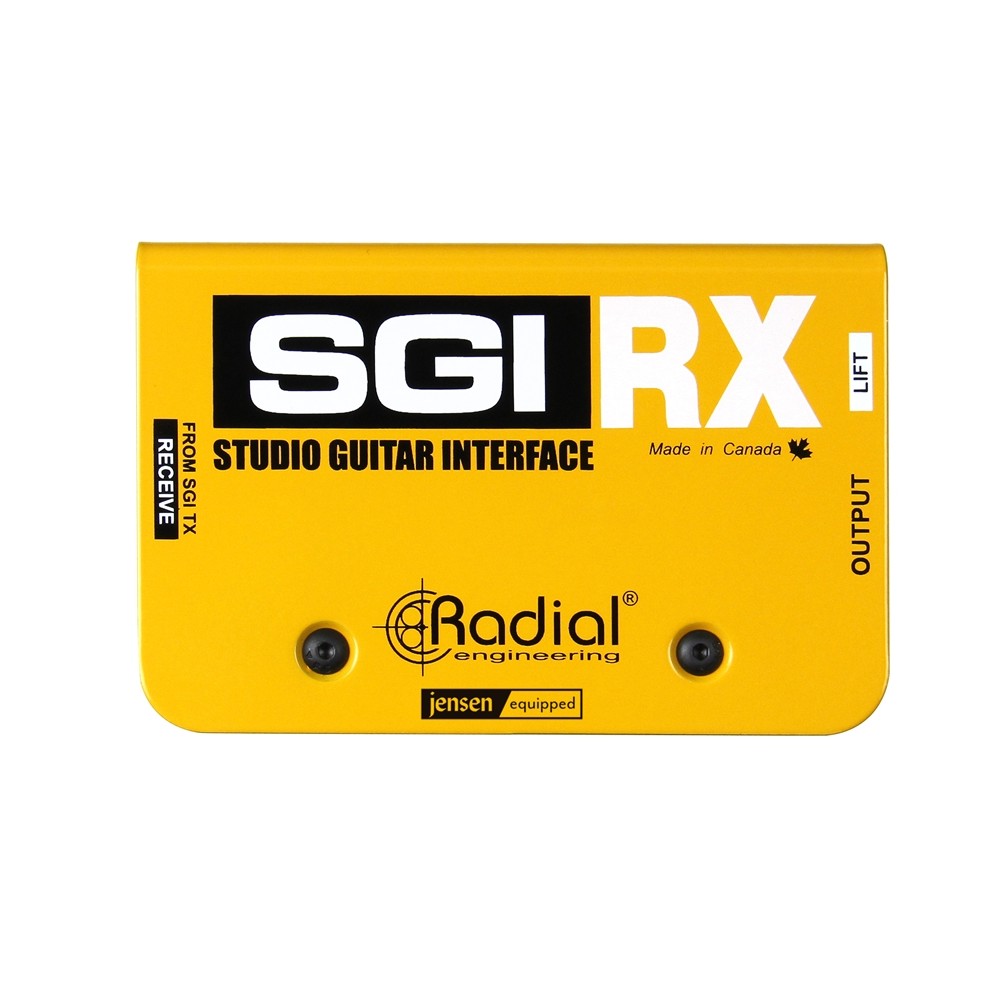

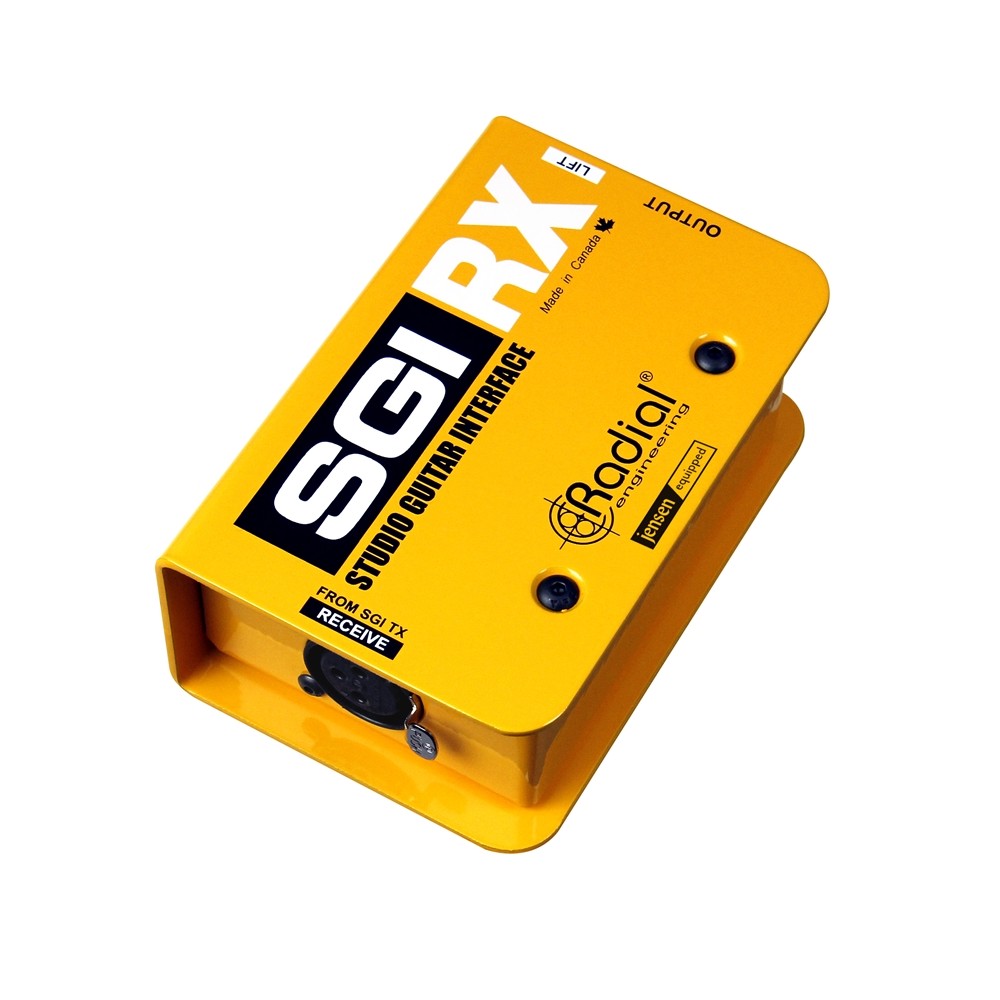

SGI RX de Radial Engineering es el único módulo de recepción RX de controlador de línea de alto rendimiento para guitarras o bajos, compuesto por una unidad de transmisión TX y una de recepción RX. El sistema completo es capaz de tomar una señal desequilibrada y enviarla hasta a 100 metros de distancia utilizando un cable XLR equilibrado común sin pérdida de calidad ni de timbre de la señal. SGI RX también puede instalarse fácilmente en las configuraciones de guitarra.

Características destacadas

• Unidad de recepción RX del controlador de línea equilibrado para guitarra y bajo


• Recibe la señal hasta a 100 metros (300 pies) sin pérdidas


• Transformadores Jensen para una calidad de sonido óptima


• No altera el timbre natural de los instrumentos o amplificadores

No altera el timbre del instrumento

SGI RX recibe las señales de la guitarra o del bajo a largas distancias sin pérdida de señal ni ruido, manteniendo el timbre original del instrumento. En el estudio, permite al guitarrista sentarse en la sala de control y conectarse a un amplificador de guitarra distante. En el escenario, el SGI RX puede utilizarse para recibir el sonido del amplificador de guitarra utilizando un gabinete de aislamiento fuera del escenario o para gestionar las señales de la guitarra desde y hacia sistemas inalámbricos, pedaleras y amplificadores.

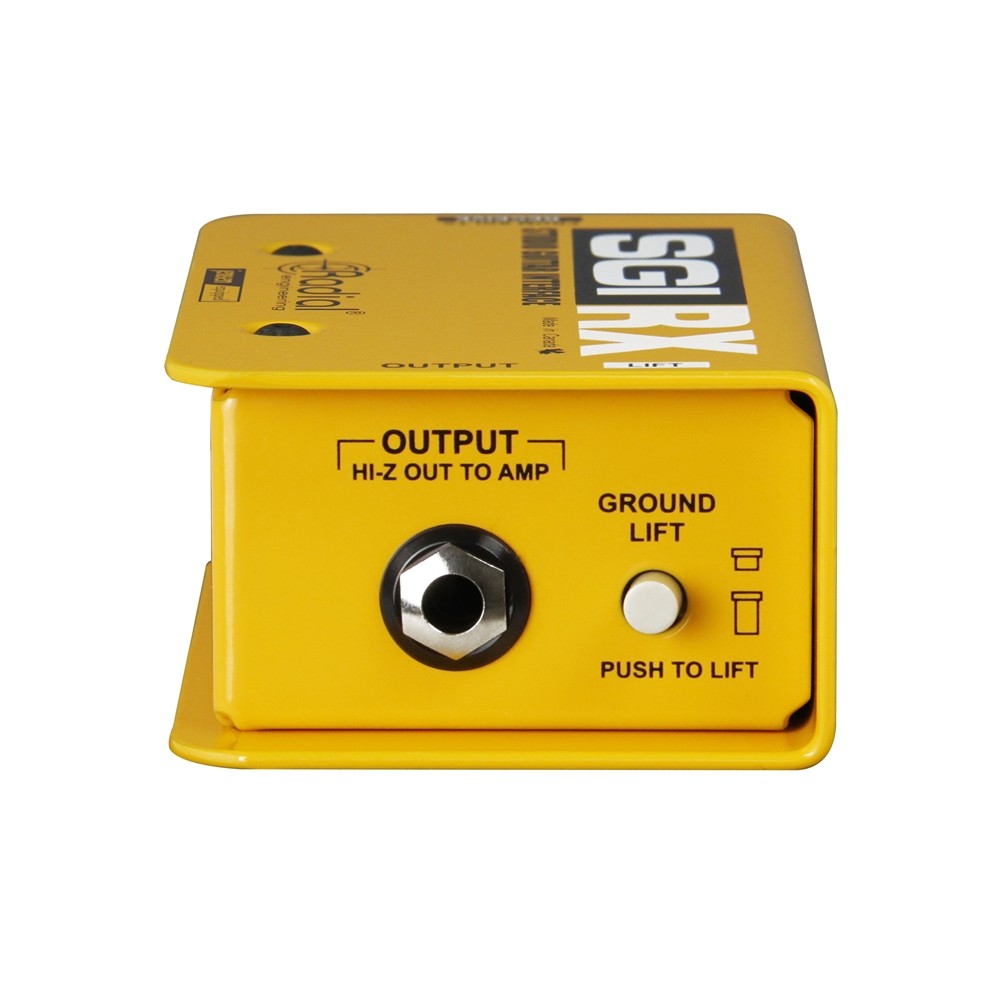

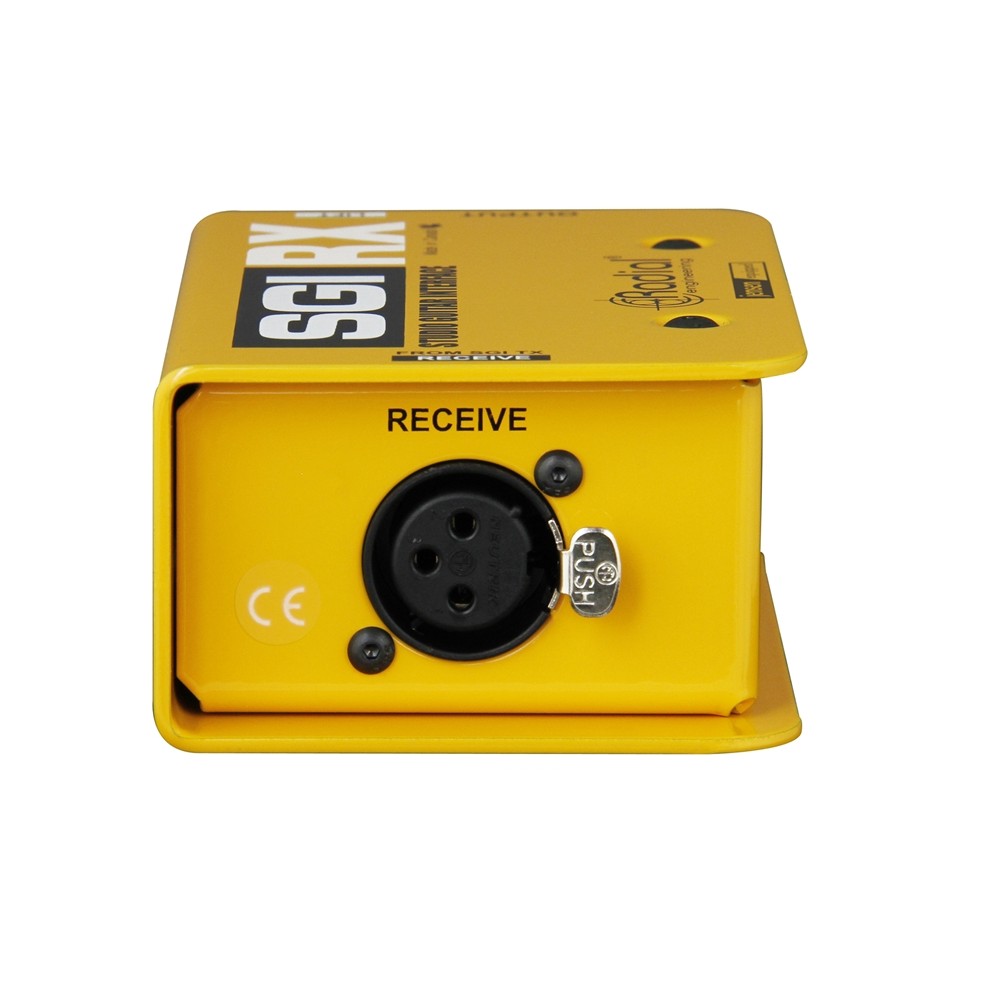

Diseño del panel frontal y posterior

1. Conector XLR


2. Salida de señal hacia el amplificador


3. Interruptor de desconexión a tierra (Ground Lift)

Cómo funciona

El sistema SGI completo se compone de dos elementos: el transmisor SGI-TX y el receptor SGI-RX. La conexión entre TX y RX se realiza mediante un cable de micrófono XLR equilibrado normal. Para usarlo, basta con conectar la guitarra a la entrada del SGI-TX y el amplificador a la salida del SGI-RX y listo. El SGI TX utiliza un circuito de búfer discreto para manejar las señales a largas distancias, mientras que el SGI RX capta la señal y la convierte a la impedancia apropiada para alimentar el amplificador manteniendo el timbre original.

Transformador Jensen

El sistema SGI ahora cuenta con transformadores Jensen que aseguran una calidad de audio superior: uno en el SGI TX y otro en el SGI RX. Estos transformadores no solo sirven para garantizar el aislamiento y evitar zumbidos y ruidos de bucles de tierra, sino que son una parte fundamental del circuito que convierte la señal en cada extremo del sistema. El uso de los transformadores Jensen, líderes en la industria, en el SGI contribuye a lograr una respuesta en frecuencia más amplia y lineal, un menor ruido y distorsión, un mejor rango dinámico y una mayor relación señal/ruido. Todo esto contribuye a transmitir el audio de forma limpia a largas distancias sin alterar la señal original.

Compatible con pedaleras

SGI TX viene con un adaptador de corriente de 15 V incluido para alimentar la unidad de transmisión TX, pero también se puede utilizar con fuentes de alimentación estándar para pedaleras, lo que facilita su integración con estos equipos. Se puede utilizar cualquier fuente de alimentación de 9V a 15V y se aceptan ambas polaridades, positiva y negativa, del pin central.

Nota: esto solo es válido para el último modelo de SGI, el que lleva la etiqueta "Jensen Equipped" en la parte superior de la unitad.

Aplicaciones de SGI

SGI es la interfaz perfecta para grabar en el estudio. Ahora puedes sentarte en la sala de control y tocar la guitarra, escuchando los monitores de la sala de control mientras tocas. Simplemente conecta tu guitarra al SGI-TX, pasa un cable balanceado al SGI-RX y toca a todo volumen.

Uso de Radial SGI en el escenario

SGI ofrece una solución lista para grandes escenarios, donde las señales de guitarra de alta impedancia a menudo se ven afectadas por la capacidad de los cables largos o el ruido debido a los sistemas de iluminación. El SGI equilibra la señal y la proporciona sin interrupciones. Perfecto para gabinetes de aislamiento, amplificadores debajo del escenario o salas remotas silenciosas.

Una solución para sistemas de enrutamiento complejos

El SGI también se puede utilizar para gestionar configuraciones complejas en el escenario. Puedes dirigir la señal desde el receptor inalámbrico a la pedalera; luego, utilizar una segunda unidad para devolver la señal al amplificador de guitarra y empujar las señales hasta donde sea necesario sin introducir ruido.

Especificaciones técnicas de SGI RX

• Tipo de circuito de audio: Ruta de señal con búfer discreto y aislamiento de transformador


• Transformador: Jensen JT-11-YPMC


• Respuesta de frecuencia: 10Hz - 40kHz (±0.5dB)


• Rango dinámico: 121.4 dB


• Distorsión armónica total: 0.0013% a -20dBV, de 22Hz a 22kHz


• Distorsión de intermodulación: 0.01%, 60Hz/7kHz, 4:1, -20dBV


• Impedancia de entrada: Variable de 22k-422kΩ (depende del control de arrastre)


• Impedancia de salida: 2.2kΩ (¼” desequilibrada)


• Relación señal/ruido: 95.7 dB


• Entrada máxima: +8.5dBu, 1% THD+N, desequilibrada

Características

• Ground Lift (desconexión a tierra)


• Control de arrastre (corrección de la respuesta de la pastilla del instrumento conectado)


• Conectores de entrada: TX: 1/4” | RX: XLR


• Conectores de salida: TX: XLR | RX: 1/4”

General

• Construcción: Chasis y carcasa exterior de acero calibre 14


• Dimensiones (An x Pr x Al): 70 x 108 x 44 mm (2,75”x 4,25” x 1,75”)


• Peso: 1,36 kg (3 libras)


• Alimentación: Adaptador +15VDC/400mA incluido (puede ser alimentado con fuentes de alimentación de 9V-15V)


• Condiciones: Usar solo en ambientes secos entre 5°C y 40°C.
