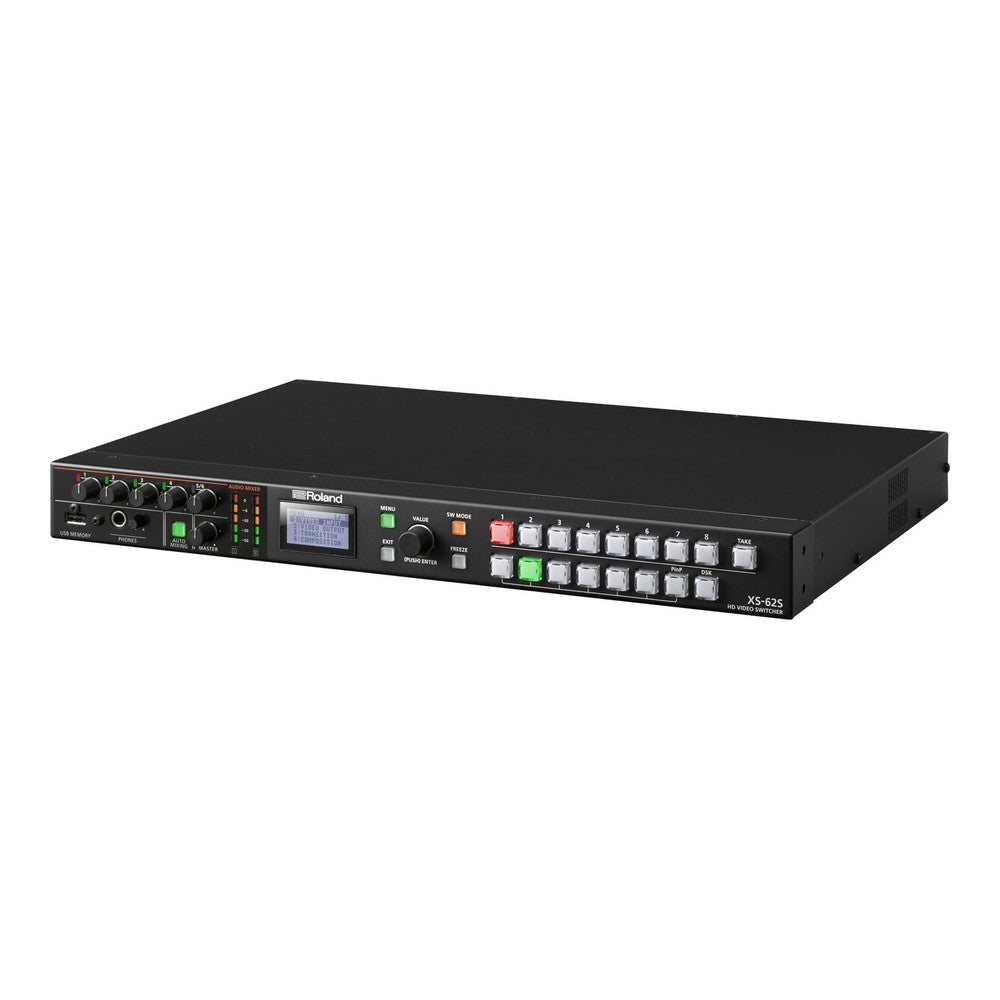

ROLAND XS-62S

Matriz conmutadora de 1 unidad de rack

Actualización de la versión 3.10

Funcionalidad adicional:

• Se añadió la funcionalidad para permitir el funcionamiento de las videocámaras JVCKENWOOD KY-PZ200, KY-PZ400.
• La funcionalidad se modificó para que el audio de las respectivas entradas se pueda enviar por separado a los buses AUX de salida de audio.
• La funcionalidad se modificó para que las configuraciones de aplicación de efectos al audio enviado a los buses AUX de salida de audio y a las salidas de audio integradas SDI OUT 1, 2 se puedan realizar con mayor granularidad.
  Se puede seleccionar entre DRY, PRE FADER y POST FADER.

Corrección de errores:

• Al iniciar, la configuración de AUDIO EMBEDDED no se actualiza correctamente.

Conmutador de rack con control de cámara PTZ para producción en vivo e instalaciones fijas

El XS-62S es un conmutador de video de seis canales con funciones de mezcla de audio y control de cámara PTZ para instalaciones permanentes y eventos in situ. En una unidad de montaje en rack compacta de 1U, esta potente solución integrada admite una amplia gama de aplicaciones, que incluyen presentaciones, espectáculos, eventos especiales, conferencias AV corporativas, e-learning y más.

Aplicaciones

Estudio de producción en vivo

La creación de contenido es un desafío para muchas empresas que buscan producir presentaciones de productos, reuniones corporativas y capacitación de manera más eficiente. El XS-62S facilita la creación de contenido con un sistema de conmutación y mezcla de audio integrado que simplifica el proceso de producción.

El XS-62S es fácil de usar a través de la interfaz frontal o mediante una computadora utilizando el software de control remoto XS-62S Remote Control Software (RCS) para macOS y Windows. Los preajustes programables permiten recuperar con un solo toque las posiciones y ángulos de la cámara, y la función Auto Mixing se encarga de la mezcla de audio en segundo plano, lo que permite al operador concentrarse en la conmutación de video. El XS-62S tiene el tamaño perfecto para instalarlo en espacios reducidos y es lo suficientemente portátil como para usarlo en varias áreas de una oficina corporativa u otras instalaciones.

Sala de espectáculos / Iglesia

El XS-62S es la solución ideal para salas de reuniones y comedores de hotel, lugares de culto y espectáculos en vivo.

El modo Matriz le permite enviar fácilmente diferentes contenidos a dos o tres destinos de video desde un único conmutador, todo mientras mezcla el audio del programa y controla las cámaras PTZ remotas.

El modo PGM/PST funciona como un conmutador tradicional completo con conmutación de fundido cruzado y delegación de bus auxiliar para enviar diferentes videos a un destino secundario, como el monitor de confianza del presentador o una pantalla de presentación adicional.

Los lugares de espectáculos se beneficiarán enormemente de la función Auto Mixing integrada. Esta equilibra automáticamente las fuentes de audio entrantes, como los micrófonos de una mesa redonda, lo que facilita el trabajo del operador. El procesamiento de audio del XS-62S también incluye efectos avanzados como ecualización, dinámica y retardo para mezclar discursos vocales junto con música y otros audios incorporados en las fuentes de video. Estos efectos proporcionan una mejor calidad de sonido para aplicaciones de transmisión, grabación y amplificación de sonido.

Transmisión en vivo y videoconferencia

El XS-62S también es adecuado para sistemas de transmisión en vivo y videoconferencias en línea. Múltiples cámaras PTZ y computadoras pueden ser manejadas fácilmente por un pequeño equipo o incluso por una sola persona. El control de la cámara PTZ elimina la necesidad de operadores de cámara individuales, ya que todo puede controlarse desde el XS-62S mientras el video es conmutado por el mismo operador. Y con las capacidades de audio del XS-62S, es posible conectar y mezclar cuatro micrófonos junto con el audio de computadoras y otras fuentes de video.
*Para realizar transmisiones en vivo con el XS-62S, será necesario agregar un dispositivo de codificación con entrada SDI o HDMI, como el Roland UVC-01.

VIDEO

El conmutador de video XS-62S puede conmutar sin problemas seis entradas, incluyendo 3G-SDI, HDMI y fuentes analógicas (RGB, componente y compuesto), junto con dos imágenes fijas almacenadas en la memoria interna. Hay tres modos de conmutación de video disponibles, lo que permite una amplia gama de aplicaciones para el XS-62S.

Interfaz de usuario profesional

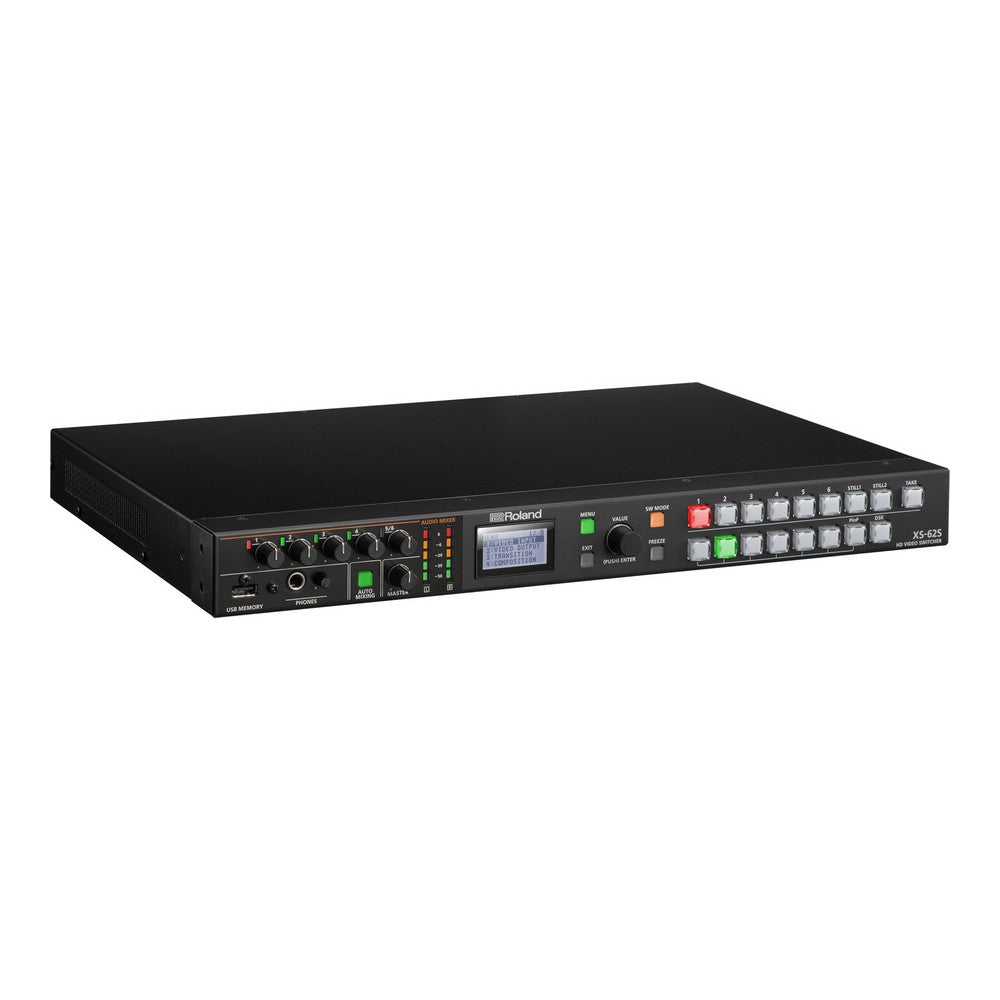

El XS-62S está diseñado para un control directo y una operatividad intuitiva en cualquier evento. Los botones Cross Point son profesionales y de calidad de emisión, retroiluminados y con ajuste de brillo disponible para adaptarse a la luz del día o a los espacios oscuros de las actuaciones. Una pantalla de menú dedicada y las perillas de volumen de audio son fácilmente accesibles desde el panel frontal.

Modos de conmutación

El XS-62S ofrece diferentes modos de conmutación para diferentes aplicaciones.

Modo PGM/PST

El modo PGM/PST funciona como un conmutador de video tradicional, completo con funciones de composición de video para agrupar varias imágenes en una sola pantalla. Cree composiciones superponiendo un título o un gráfico con DSK e insertando una ventana PinP. Puede controlar las composiciones con la salida de vista previa y luego enviarlas en vivo a la salida del programa con un solo clic del botón Take. También es posible emitir diferentes contenidos de video desde el bus PGM y el bus PST simultáneamente.

Modo disolución

La conmutación de video y la composición con fundido cruzado al bus PGM es posible utilizando el modo Dissolve. Es fácil de usar desde el panel frontal, lo que lo hace ideal para configuraciones donde el usuario opera directamente la unidad principal en una sala de reuniones o evento. Y al igual que el modo PGM/PST, puede emitir contenido de video diferente desde el bus PGM y el bus PST.

Modo matriz

Con el modo Matriz, puede enviar señales de video de entrada individuales a diferentes destinos en tres buses. Esto es ideal para enrutar señales a múltiples pantallas durante los eventos.

Composición de vídeo

La función PinP proporciona formas tradicionales cuadradas y rectangulares, además de formas de círculo, corazón y diamante para efectos únicos. Está disponible el recorte de PinP y el ajuste central dividido, lo que le permite personalizar la composición para pantallas verticales largas, como las de los teléfonos inteligentes y otras fuentes. Y con la función DSK, puede superponer títulos, letras de canciones, logotipos y más sobre videos compuestos. Están disponibles tanto la función de clave de luminancia (negro/blanco) como la de clave cromática (azul/verde).

Salida multi-vista

El XS-62S puede previsualizar las seis entradas de video, dos imágenes fijas, PGM y PVW en un solo monitor a través de la salida Multi-View. También puede mostrar el menú con Multi-View, lo que le permite realizar ajustes sin cambiar su enfoque de la visualización de la vista previa. A partir de la Versión 2.5, es posible intercambiar las ventanas PGM/PVW y modificar los nombres de las etiquetas de entrada.

Audio

El XS-62S cuenta con un mezclador de audio de 18 canales con cuatro entradas TRS y una entrada RCA estéreo, además del audio estéreo desintegrado de las seis entradas de video. Una biblioteca de efectos de audio integrada con la versión 2.5 incluye ajustes preestablecidos listos para usar para escenarios de producción comunes, que incluyen entrevistas, grabaciones de sonido ambiental y eliminación de ruido del viento.

Procesamiento de sonido de alta calidad

Cada canal de audio del XS-62S ofrece potentes funciones de preamplificación y procesamiento dinámico, que incluyen un filtro de paso alto, puerta, compresor, ecualizador de tres bandas y retardo. También está disponible una función de seguimiento de audio y video, que enciende automáticamente una fuente de audio cuando se selecciona una fuente de video específica. Con la Versión 2.0 se agregó un bus Solo, y el procesamiento de preamplificador/dinámica se puede ajustar desde el menú en pantalla o acceder a través del potente RCS para Windows y macOS.

Mezcla automática

La función de mezcla automática asegura la correcta mezcla para múltiples participantes en mesas redondas durante conferencias, ajustando automáticamente los niveles de diferentes fuentes de audio y permitiendo al operador de AV concentrarse en la conmutación de video. Es posible establecer una asignación de peso específica por canal, que asigna un nivel de volumen mayor al moderador o al canal de audio prioritario.

Incrustación de audio multicanal

Incorpore hasta ocho entradas de audio analógicas en canales separados en las salidas SDI 1 y 2. Elija entre una variedad de fuentes: pre-efecto (dry), post-efecto y pre-fader (wet) o post-efecto y post-fader (wet), para satisfacer las necesidades de postproducción después del evento en vivo. Esta función también es útil para eventos multilingües, lo que permite grabar una voz en off o una traducción de idiomas en su propio canal de audio.

Otras funciones

Tally inteligente

El sistema de tally inalámbrico exclusivo y propietario de Roland le permite enviar información de tally desde el XS-62S a dispositivos iOS o Android a través de una red inalámbrica utilizando un enrutador LAN.

Control remoto de múltiples cámaras PTZ

Cuando las cámaras PTZ basadas en LAN entran en acción, tome el control desde el panel del XS-62S o el RCS en una computadora. Integre sin problemas cámaras robotizadas profesionales pan-tilt-zoom (PTZ) JVC, Panasonic, Sony, PTZOptics, Avonic y compatibles con VISCA para simplificar el flujo de trabajo sin la necesidad de un controlador dedicado. Para una experiencia similar a los juegos, tome un gamepad USB y controle un equipo de cámaras PTZ. Los instintos guiarán la forma en que las cámaras cubren sin esfuerzo la acción.

Para conectar algunas videocámaras Canon portátiles al RCS, se puede utilizar una conexión LAN. En particular, el panel RCS admite la función de inicio/parada de grabación y la luz de tally para algunas videocámaras Canon1

Control remoto

Utilice el intuitivo software de control remoto (RCS) en una computadora Mac o Windows para configurar y controlar el XS-62S a través de su puerto de red. Copie, almacene y recupere configuraciones, realice copias de seguridad de las configuraciones y más. También es posible utilizar los puertos RS-232 y LAN para operar el XS-62S desde un panel táctil u otro dispositivo de interfaz programable. Con la versión 2.5, ahora es posible utilizar un controlador MIDI USB o un gamepad USB para controlar las funciones de fader y PTZ
