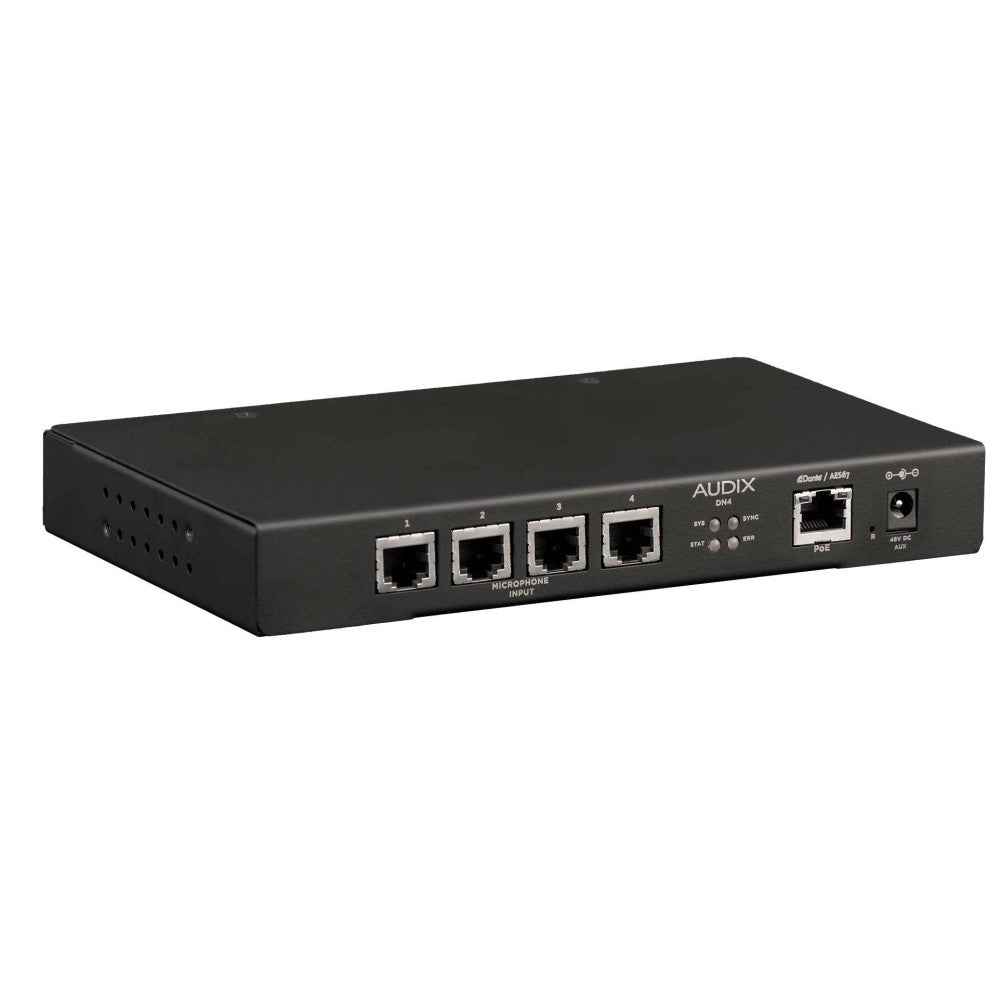

AUDIX DANTE DN4

Il DN4 è un'interfaccia da microfono analogico a Dante (o AES67) a 4 canali con guadagno del preamplificatore selezionabile, filtri passa-basso e passa-alto e controllo logico LED. L'interfaccia del microfono DN4 è una parte fondamentale dell'Audix Dante | Sistema microfonico integrato AES67, il modo veloce e senza problemi per trasmettere in streaming le prestazioni audio Audix attraverso reti Ethernet. L'audio di alta qualità e tutte le funzioni del microfono, inclusa la chiusura dei contatti on-off e gli indicatori di stato a LED, sono disponibili tramite un unico cavo CAT5 – CAT7 con connessioni RJ45 sia all'interfaccia che al microfono. Questa semplice configurazione elimina gli errori di cablaggio, accelera l'installazione e riduce i costi. Il DN4 è dotato di quattro ingressi per microfoni a elemento singolo dotati di Audix RJ45 e due uscite logiche da 5 V per porta, con capacità sorgente/sink per LED controllati da DSP collegati in rete e un ingresso logico per porta per i pulsanti. Le impostazioni del filtro passa basso e passa alto sono disponibili su ciascun canale audio, così come otto livelli di guadagno selezionabili, con tutte le impostazioni configurabili tramite software. Progettato, assemblato e testato da Audix negli Stati Uniti.

CARATTERISTICHE AUDIO

• Compatibile con tutti i microfoni analogici a elemento singolo dotati di Audix RJ45
• Audio ad alta fedeltà a 24 bit, 48 kHz
• Ingressi audio bilanciati con filtraggio RFI
• Uscita alimentazione phantom 48V
• Ogni canale ha otto livelli di guadagno del preamplificatore selezionabili, nonché filtri passa-basso e passa-alto
• Tutti i canali sono controllati in modo indipendente
• La memoria flash impedisce la perdita delle impostazioni in caso di interruzione dell'alimentazione

CARATTERISTICHE DANTE

• Supporta flussi audio AES67
• Dante Domain Manager (DDM) pronto
• Indirizzo IP dinamico o statico
• Valutato secondo il requisito di UL2043 ed è adatto per l'uso in applicazioni sopra il soffitto

CARATTERISTICHE DI POTENZA

• Funziona su PoE da qualsiasi apparecchiatura conforme a IEEE 802.3af

SPECIFICHE

• Ingresso microfono Bilanciato, filtrato RFI
• Connettore di ingresso microfono Schermato 8P8C, RJ45
• Potenza fantasma 48VDC, 14 mA / porta (protetta da cortocircuito)
• Ingresso massimo (guadagno 0 dB) -14 dBu, 155 mV
• Impedenza di ingresso (bilanciata) 1,15 kΩ
• Risposta in frequenza 15 Hz – 22 kHz, +0, -3 dB
• THD+N (1 kHz, guadagno 0 dB) 0,003 %
• CMMR (tip.) 50dB
• EIN (tip., non ponderato) -120 dBu
• SNR (tip., non ponderato) -96dB
• Diafonia dei canali (1 kHz) < -80dB
• Canali Dante™/AES67 4
• Chipset Dante™ UXT-01-004
• Frequenza di campionamento 48 kHz
• Larghezza della parola 24 bit
• Ingressi logici per porta 1 per porta microfono a elemento singolo
• Uscite logiche per porta 2
• Opzioni passa basso Spento, 5 kHz, 7 kHz, 10 kHz
• Opzioni passa alto 15 Hz, 238 Hz
• Guadagna opzioni 0dB, +8dB, +12dB, +15dB,+18dB, +24dB, 30dB, +36dB
• Alimentazione Jack CC esterno PoE (IEEE 802.3af) +48 V CC, 125 mA CLASSE 2 (3,84 – 6,49 W)
• Temperatura 10-50 °C (50-122 °F)
• Conformità FCC Parte NN (USA) Marchio CE (Europa) Direttiva RoHS WEEE

DIMENSIONI

• Altezza 28 mm
• Larghezza 202 mm
• Profondità 125 mm
• Peso 0,64 kg
