Harmonic Design Qi5002 2 x 500 W Class-D installation amplifier, 4 IN, 2 OUT, DSP, FIR filters

CARATTERISTICHE

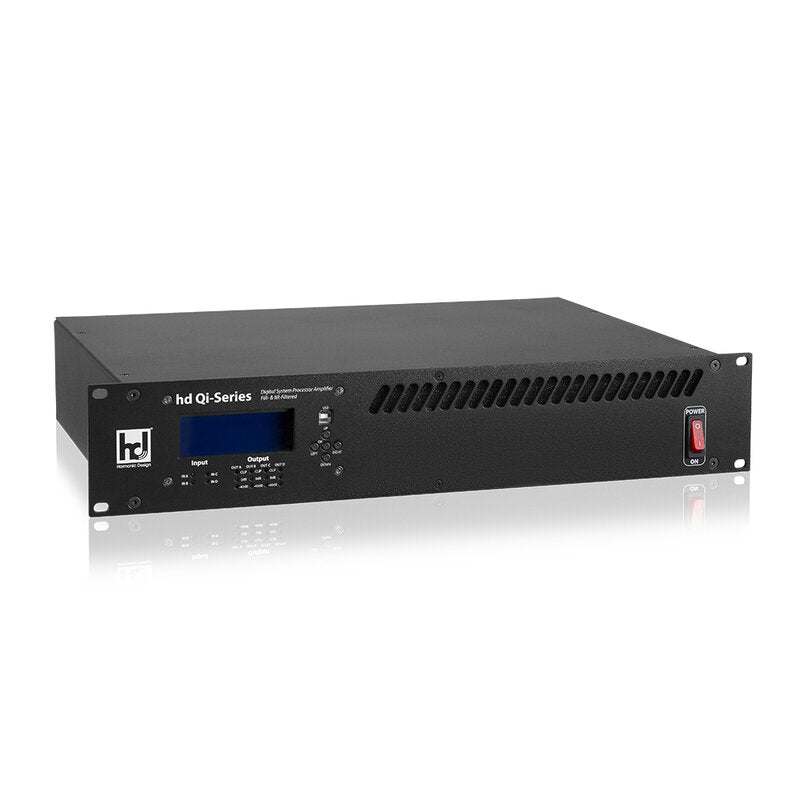

hd Qi5002 è un amplificatore di potenza da 2 x 500 W in formato 2U che rappresenta una soluzione hardware e software modulare e flessibile per il pilotaggio di sistemi di diffusori Harmonic Design.

Include 4 ingressi bilanciati e 2 uscite di potenza, che possono essere elaborate grazie a un DSP ad alte prestazioni con filtri IIR e FIR. Il software utente associato hd LevelZ consente un accesso chiaro a tutti i parametri tramite un computer basato su Windows o direttamente sull'amplificatore tramite il display LCD da 3,2" con pulsanti di navigazione.

Questo finale in Classe-D è progettato per soddisfare i più elevati requisiti di qualità audio e affidabilità in progetti d’installazione fissa e applicazioni mobili. Grazie all'estrema efficienza, la generazione di calore è assolutamente ridotta al minimo rispetto ai modelli analogici convenzionali: l'amplificatore necessita di meno raffreddamento e funziona in modo permanente nell'area sicura. Un sistema di gestione della temperatura intelligente garantisce la minima emissione di rumore possibile e attiva le ventole solo quando richiesto dalla situazione operativa.

Un funzionamento sempre affidabile è garantito da un alimentatore switching con correzione del fattore di potenza (PFC) che fornisce elevate prestazioni in ogni momento, anche in condizioni di rete avverse, come sotto-tensione o sovratensione, grazie all’intervallo operativo universale da 85 V a 265 V_AC ed è quindi di gran lunga superiore agli alimentatori convenzionali.

Per applicazioni che richiedono una maggiore potenza rispetto a quella erogata da questo finale, vengono utilizzate due uscite XLR DSP per un amplificatore convenzionale con maggiore potenza. In un sistema con due satelliti e due subwoofer, i primi funzionerebbero tramite hd Qi5002 e i subwoofer tramite l'amplificatore di potenza esterno, ma con elaborazione hd MultiDSP per garantire una resa sonora ottimale.

Il controller di sistema digitale integrato hd MultiDSP ha una sezione equalizzatore completa composta da 16 filtri IIR in doppia precisione con frequenza, qualità, guadagno e pendenza liberamente selezionabili e un filtro FIR per ingresso / uscita con un limitatore multistadio presente su ogni canale. Ciò consente al tecnico di creare un filtro FIR specifico per l'utente per l'installazione, utilizzando lo stesso approccio degli equalizzatori multibanda convenzionali, ma senza gli sfasamenti intrinseci.

Caratteristiche principali

• MultiDSP hd di fascia alta con 4 IN /4 OUT
• Amplificatore di potenza in Classe-D da 2 x 500 W con PFC
• 2 uscite DSP / AUX XLR
• Filtri FIR e IIR
• Architettura del limitatore multistadio
• Massima sicurezza operativa e flessibilità illimitata

SPECIFICHE

Technical characteristics

• Output circuit: Class-D PWM-modulation
• Power rating (RMS @ 1% THD): 2 x 250 W  @ 8 ohm, 2 x 500 W @ 4 ohm, 2 x 725 W @ 2.7 ohm
• Controls: 5 x navigation buttons
• Display: 3.2″ LCD display with 4 lines of 20 characters each, LED VU meter each channel
• Connection: USB B port, 4 x input XLR (balanced), 4 x link XLR (balanced), 1 x power socket, 2 x output speakON NL4, 2 x DSP XLR output (balanced)
• Chassis: 2 mm steel sheet, powder coating black, silkscreen white
• Operating voltage: universal working range from 85 to 265 V_AC 50/60 Hz
• Power supply: self-regulating switching mode power supply, PFC
• Standby: 0.3 W
• Protection circuit: switch-on delay, input limiter, short circuit protection, DC protection on the output, over / undervoltage protection, temperature monitoring
• Dimensions (W x H x D): 38" x 2U x 300 mm
• Weight: 7 kg
