Harmonic Design QT8 4 x 2000 W RMS on 4 ohm power amplifier, DSP, FIR filters

CARATTERISTICHE

Amplificatore finale in Classe-D da 4 x 2000 W su 4 ohm per applicazioni touring. In sole 2U rack, questo finale di potenza offre prestazioni elevate affidabili giorno dopo giorno.

Rappresenta il “centro di controllo” ideale per ottenere le massime prestazioni e linearità possibili dai sistemi PA Harmonic Design.

È basato su un alimentatore switching appositamente ottimizzato per prestazioni massime a lungo termine, che forniscono energia elevata per la migliore riproduzione soprattutto delle basse-frequenze.

Un sistema di raffreddamento di dimensioni generose con ventole a temperatura controllata consente il funzionamento a pieno carico con una produzione di rumore minimo.

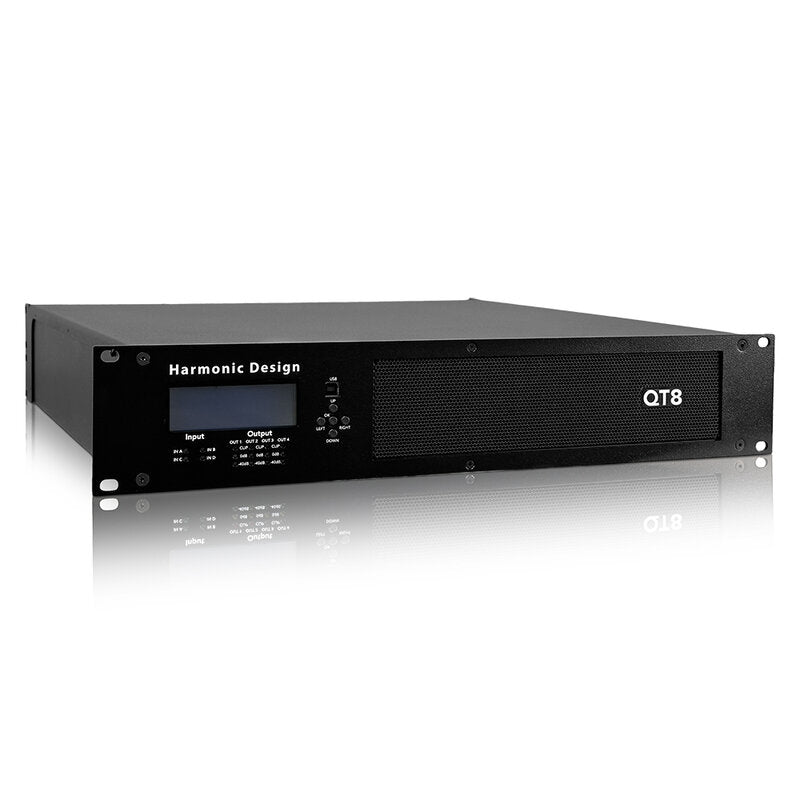

L'interfaccia utente è composta da un display LCD con pulsanti di navigazione per informazioni visive e rapido accesso a funzioni chiave come la selezione dei preset, matrice di routing, ritardo e guadagno. Una porta USB sulla parte anteriore è utilizzata per connettersi alla suite software proprietaria hd LevelZ per la pianificazione completa del sistema, la simulazione, la gestione e la messa a punto del sistema di tutti i diffusori Harmonic Design, dal sistema attivo 2.1 ai grandi sistemi di sound reinforcement, e offre la massima libertà nella modellazione del suono e nella gestione degli altoparlanti.

L'hd MultiDSP combina filtri IIR e FIR per creare curve di fase perfettamente linearizzate e risposte all'impulso notevolmente migliorate per un'esperienza sonora più naturale, trasparente e realistica.

Il DSP dell'amplificatore può essere riconfigurato utilizzando un notebook o un power bank senza una connessione di rete e senza integrazione nella rete, e può essere rapidamente e facilmente preparato per il prossimo utilizzo.

Non è più necessaria la riconfigurazione dispendiosa in termini di tempo dei sistemi di base, ideale quindi per le applicazioni touring. Che comunque non è l’unica possibile, in quanto l’hd QT12 può essere convenientemente utilizzato per sale concerti, arene, eventi live open-air, club ecc.

Caratteristiche principali

• SMPS (alimentatore) appositamente ottimizzato con PFC per carichi continui estremi
• 4 uscite di potenza fino a 2000 W
• 4 IN / 4 OUT high-end hd MultiDSP
• Architettura del limitatore multistadio (picco / RMS / termico)
• LCD da 3,2″ con pulsanti di navigazione e USB

Vantaggi per gli utenti

• Qualità audio superiore grazie al MultiDSP che combina filtri IIR e FIR
• Facilità di configurazione grazie alla porta Ethernet e al software hd LevelZ
• Sistema di raffreddamento ottimizzato
• Alimentatore SMPS con PFC, per garantire massime prestazioni a lungo termine

Ambiti di utilizzo

• Eventi live open-air
• Sale concerti
• Arene
• Club
• Touring

SPECIFICHE

Technical characteristics

• Output circuit: Class-D full-bridge
• Power rating (RMS @ 1% THD): 4 x 1200 W  @ 8 ohm, 4 x 2000 W @ 4 ohm, 4 x 2000 W @ 2 ohm
• Controls: 5 x navigation buttons
• Display: 3.2″ LCD display with 4 lines of 20 characters each, LED VU meter each channel

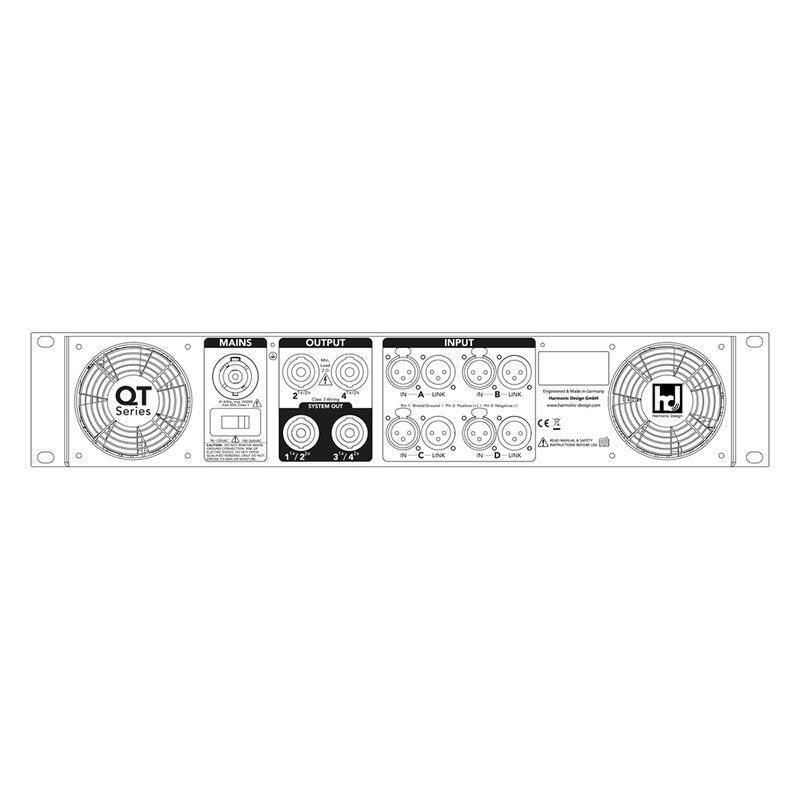

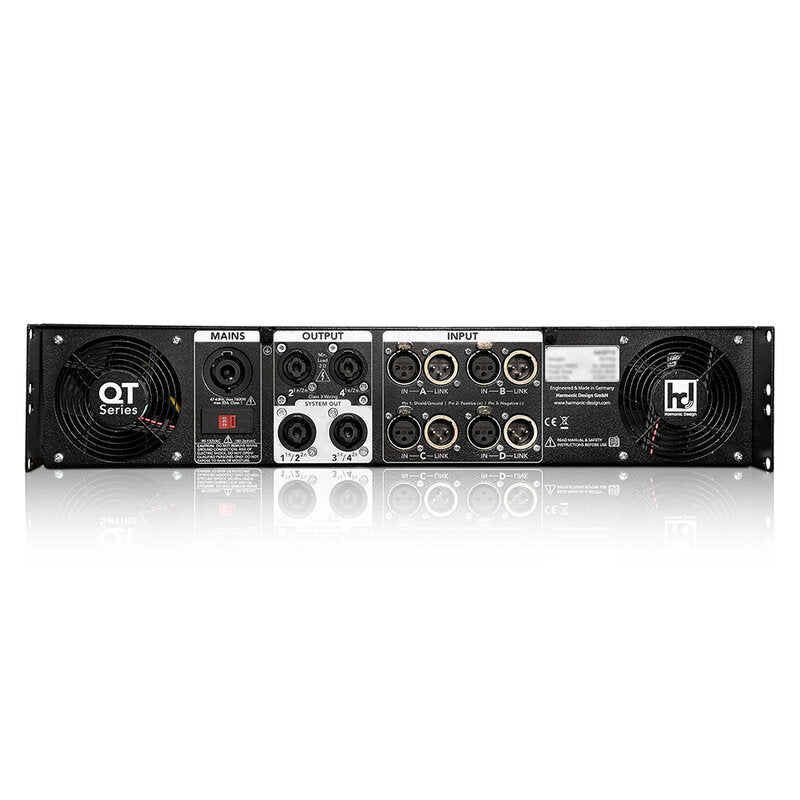

• Connection: USB B port, 4 x input XLR (balanced), 4 x link XLR (balanced), 1 x AC mains connector powerCON 16 A,
  4 x output speakON NL4
• Chassis: 2 mm steel sheet, powder coating black, silkscreen white
• Operating voltage: 115 V_AC: 90 - 132 V_AC 47 - 63 Hz, 230 V_AC: 180 - 264 V_AC 47 - 63 Hz
• Power supply: high efficiency, high power switching mode power supply, PFC
• Standby: 37 W
• Protection circuit: switch-on delay, input limiter, overcurrent, DC-fault detection, overtemperature, short circuit,
  temperature and output current monitoring
• Dimensions (W x H x D): 48.3 x 8.89 x 50.3 cm
• Weight: 15 kg
