Musical Fidelity M6x DAC

Discendendo dal pioniere dei convertitori D/A, il Musical Fidelity M6x DAC è un degno successore del modello Digilog che nel 1988 ha dato il via a tutto. Molto si nasconde all’interno del suo chassis in alluminio, non appariscente ma finemente lavorato, tra cui un circuito di clock proprietario e due tra i più recenti convertitori ESS configurati in dual mono, garantendo il supporto ai formati ad alta risoluzione fino a 768 kHz/32 bit e DSD512. Messo in azione, offre introspezione, spazialità e dettagli straordinari, con la possibilità di adattare la resa alle proprie preferenze tramite otto diversi filtri. Gli ingressi, che comprendono USB-B e AES/EBU, coprono praticamente tutte le sorgenti digitali. Inoltre, il DAC M6x non è solo uno straordinario componente da inserire in un impianto con diffusori, ma è anche un raffinato amplificatore per cuffie.

La tecnica
Nel DAC M6x viene utilizzato uno dei più apprezzati chip di conversione oggi in commercio, il Sabre ESS nell’ultima sua evoluzione, la ES9038Q2M, in versione duale e in configurazione doppia differenziale, per una circuitazione realmente dual mono. Viene affiancato da un circuito proprietario che elimina il jitter con una precisione entro i 12 picosecondi. Si traduce il tutto in prestazioni superbe in termini di SNR e THD+N con una risposta ai transienti incredibilmente dettagliata. Come da tendenza attuale, è disponibile il re-clocking (selezionabile fino a 768 kHz) e l’upsampling (disinseribile). Il sovracampionamento può essere attivato o disattivato in modo indipendente.
I processori a XMOS, a 16 core, e CPLD MAX II Altera assicurano potenza di calcolo adeguata a tali funzioni, più quelle degli 8 filtri digitali tra cui si può scegliere e della decodifica MQA (Master Quality Audio). Le uscite RCA e quelle bilanciate XLR, dispongono ciascuna del proprio buffer di uscita. Entrambi gli stadi di uscita offrono una qualità audio superiore, presentano rumore molto basso, ampia estensione di tensione di uscita e un'elevata corrente. L'eccellente larghezza di banda e la velocità di slew rate annullano praticamente la distorsione d’uscita.

Trasformatore di potenza super silenzioso
Un'altra caratteristica speciale del nuovo Musical Fidelity M6x DAC risiede nell'alimentazione, dove viene impiegato un trasformatore di potenza Super Silent. I filtri EMI e i blocchi DC prevengono le interferenze ed eliminano il ronzio dei trasformatori, mentre il trasformatore toroidale incapsulato con bassa saturazione del nucleo è particolarmente adatto all'uso in un componente così delicato come quello del convertitore D/A, grazie alla sua radiazione elettromagnetica estremamente ridotta.

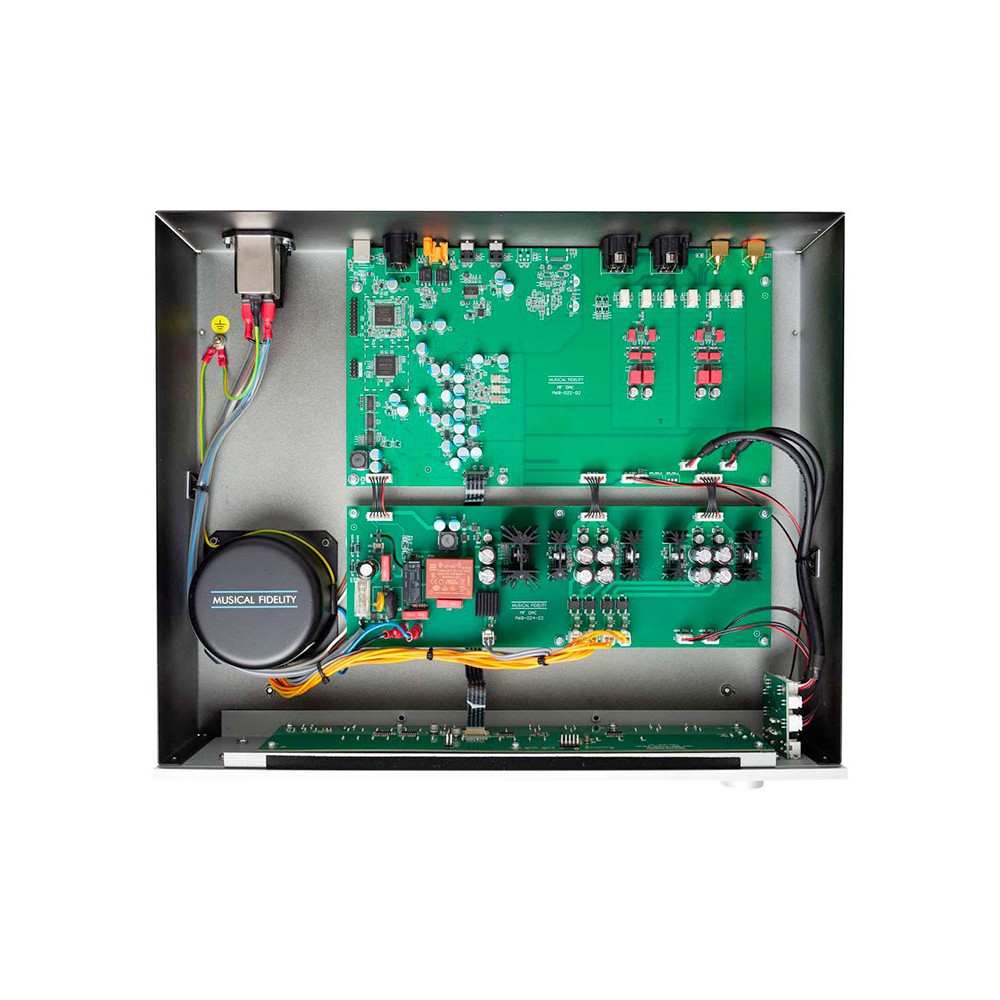

Ottimizzazione dei circuiti stampati e del loro layout
Secondo Musical Fidelity, un punto essenziale è la disposizione e la progettazione ottimale del circuito stampato, soprattutto per i convertitori D/A. Per questo motivo, il Musical Fidelity M6x DAC è stato progettato tenendo conto di questo aspetto, al fine di fornire la migliore base possibile per il funzionamento ottimale dei rispettivi gruppi funzionali.

Amplificatore per cuffie
l nuovo M6x DAC è dotato di un amplificatore per cuffie integrato, che può pilotare senza problemi un'ampia gamma di cuffie tramite il jack stereo da 6,3 mm sul pannello frontale. L’uscita dispone di 1,5 watt per canale a 32 ohm.

Collegamenti e caratteristiche
Il nuovo Musical Fidelity M6x DAC offre una serie di opzioni di connessione. Sono disponibili non solo un ingresso coassiale S/PDIF e due ottici Toslink, ma anche un AES/EBU. Questi ingressi sono in grado di elaborare segnali in PCM lineare fino a 24 bit e 192 kHz.
L'ingresso più interessante in questo DAC, è sicuramente il connettore USB, nella versione USB-B Audio Class 2.0, che può gestire segnali da un PC o Mac in PCM lineare fino a 32 bit e 768 KHz e DSD fino DSD256 tramite DoP o DSD512 nativo. Inoltre è possibile elaborare anche segnali codificati in MQA lossy.
Come già detto, l'upsampling è facoltativo, mentre il re-clocking viene sempre effettuato per un'elaborazione più accurata del segnale in ingresso. L’utente inoltre, può scegliere tra sette diversi filtri di conversione del segnale.

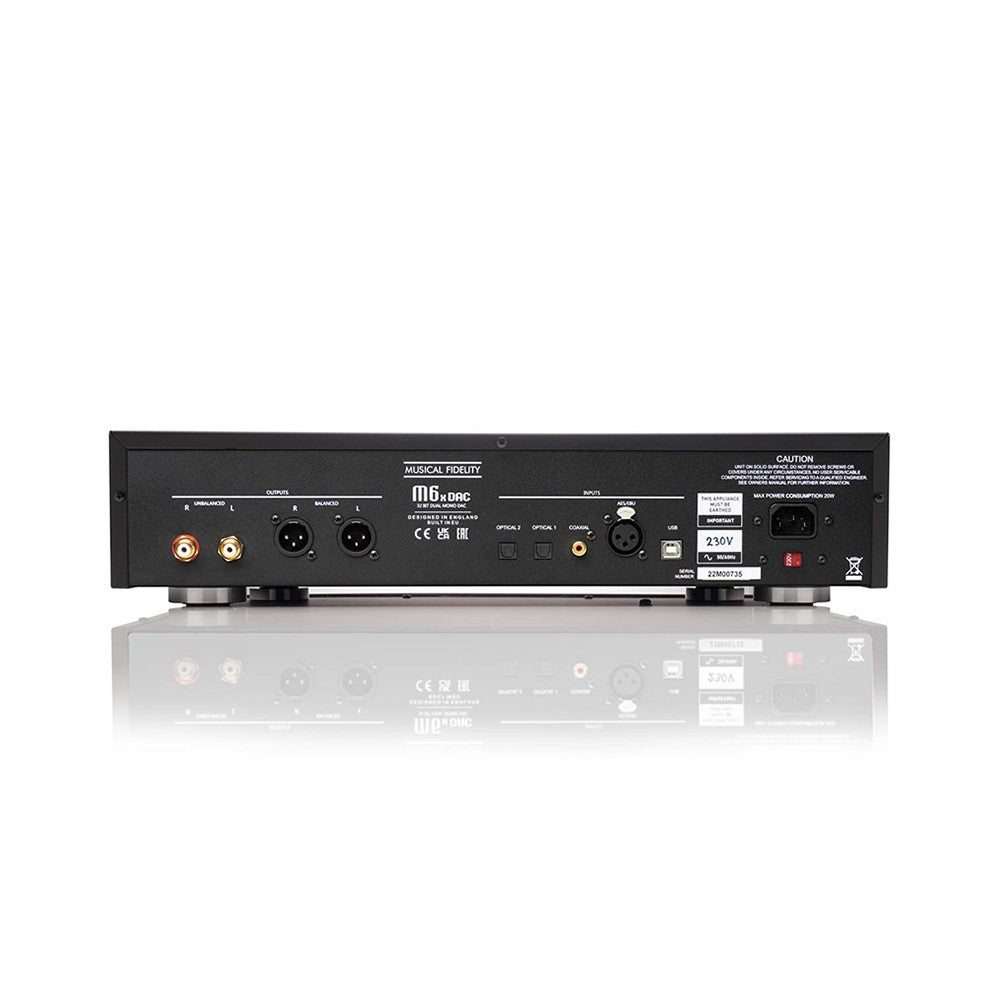

I segnali analogici escono dal DAC attraverso una coppia di connettori RCA sbilanciati oppure in modo bilanciato tramite una coppia di connettori XLR.

Costruzione meccanica
La costruzione meccanica del M6x DAC è rigida e solida, realizzata senza compromessi, tipicamente come da tradizione Musical Fidality. Il pannello frontale e i pannelli laterali sono fresati da profili di alluminio estruso. L'aspetto esterno risulta così estremamente razionale e pulito. Le sue dimensioni sono di 440mm la larghezza, 390mm la profondità e 100mm l’altezza, per un peso totale di 6,9kg.

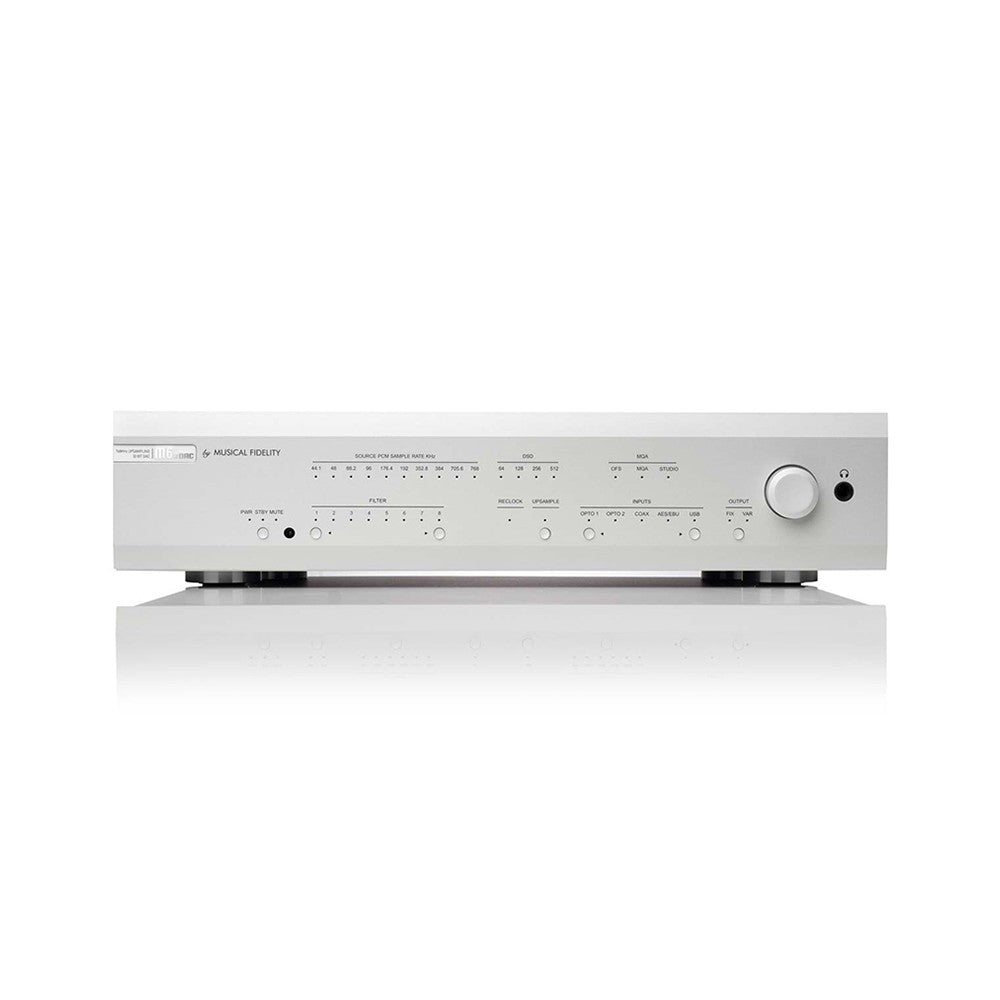

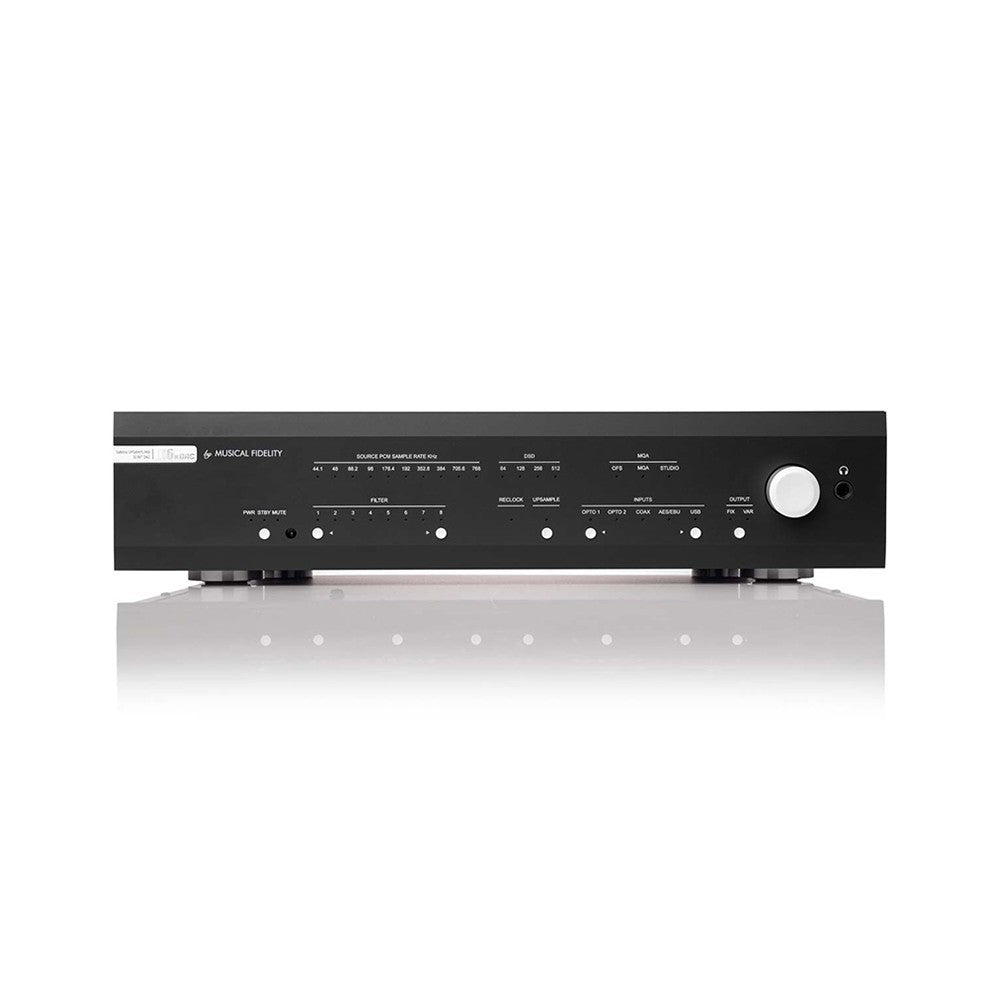

Disponibile sia in finitura Nera che Silver, ultima nota, ma non meno importante, viene progettato e costruito interamente in Unione Europea.

Caratteristiche tecniche

DAC

• DAC Circuit: 32 bit Hyperstream II
• DAC Chip: 2x ES9038Q2M (dual differential)
• Total correlated jitter: <12 picooseconds peak to peak
• Linearity: <0.4dB down to -130dB
• Frequency response: -0,1dB at 10Hz, 0dB at 1kHz, -0,4dB at 20kHz
• Channel separation: >130dB at 10kHz @ 0dBFS
• Signal to noise: >120dB “A”- wtd 1kHz @ 0dBFS
• Total harmonic distortion: < 0,0005% at 1kHz @ 0dBFS

Digital Inputs

• 1x Coax, up to 24bit 192kHz (stereo PCM + MQA)
• 2x Optical, up to 24bit 192kHz (stereo PCM + MQA)
• 1x AES/EBU, up to 24bit 192kHz (stereo PCM + MQA)
• 1x USB Audio Class 2.0, ‘USB B’; up to 32 bit 768kHz (stereo PCM + MQA), DSD 256 (stereo DoP), DSD512 (stereo native)

Analogue Outputs

• 1 pair line level RCA fix/var @ 2V RMS at 0dBFS
• 1 pair line level XLR fix/var @ 4V RMS at 0dBFS
• Output impedance: < 10 ohms
• 1 Headphone out 6.3mm jack variable

Headphone Amp

• Power: 1.5W / channel into 32 Ω
• Output impedance: Min. recommended 16Ω headphones
• THD: < 0,005% at 1kHz @ 0dBFS
• Signal/noise ratio: >115dB “A” wtd
• Frequency response: +0.1, -0.4dB 20Hz to 20kHz

General Information

• Dimensions (WxHxD): 440 x 100 x 390mm
• Main voltages: 230V/115V Internally set or 100V optional
• Max. Consumption: 20W, <0.5W in standby
• Weight: 6.9kg
