Radial Engineering Catapult TX

Catapult Rack TX di RADIAL ENGINEERING è un sistema di distribuzione audio passivo, può collegare uno Stage con una postazione di Mixaggio Front Of House, inviando 12 canali audio analogici bilanciati per mezzo di cavi Ethernet standard Cat 5 o Cat 6, su 3 linee. E' realizzato in un robusto cabinet in acciaio dalle dimensioni Rack standard 19'' a prova di Tour, ed è dotato di connettori Neutrik etherCON bloccabili. Grazie agli adattatori Rack reversibili, cioè  installabili anteriormente o posteriormente è possibile adattare Catapult Rack TX ad ogni esigenza di cablaggio.

Caratteristiche di rilievo

• • Distribuisce 12 canali audio bilanciati su tre linee di cavi Cat 5

• • Compatibile con qualsiasi altro modulo Radial Catapult

• • Robusto cabinet dimensioni  Rack 19'' in acciaio

• • Connettori Neutrik etherCON bloccabili

• • Adattatori Rack reversibili per la configurazione ottimale

Audio analogico su cavi Cat 5

Catapult Rack TX si comporta come un tipico "Snake" (ciabatta nel gergo dei fonici), audio analogico multicanale; consente cioè di inviare segnali microfonici o di linea tra due posizioni, come ad esempio un palco e un Mixer senza perdita di segnale, rumore o interferenze e senza la necessità di conversione audio digitale. Ciò che rende unico il sistema Catapult è che utilizza il cavo Ethernet Cat 5, ampiamente disponibile, leggero ed economico. E sufficente collegare un cavo Cat 5 schermato per ogni quattro canali audio e collegarlo a qualsiasi modulo Radial serie Catapult: i conduttori analogici del cavo CAT5/6 sono usati per fornire quattro linee audio bilanciate per qualsiasi destinazione.

Versatilità su Rack

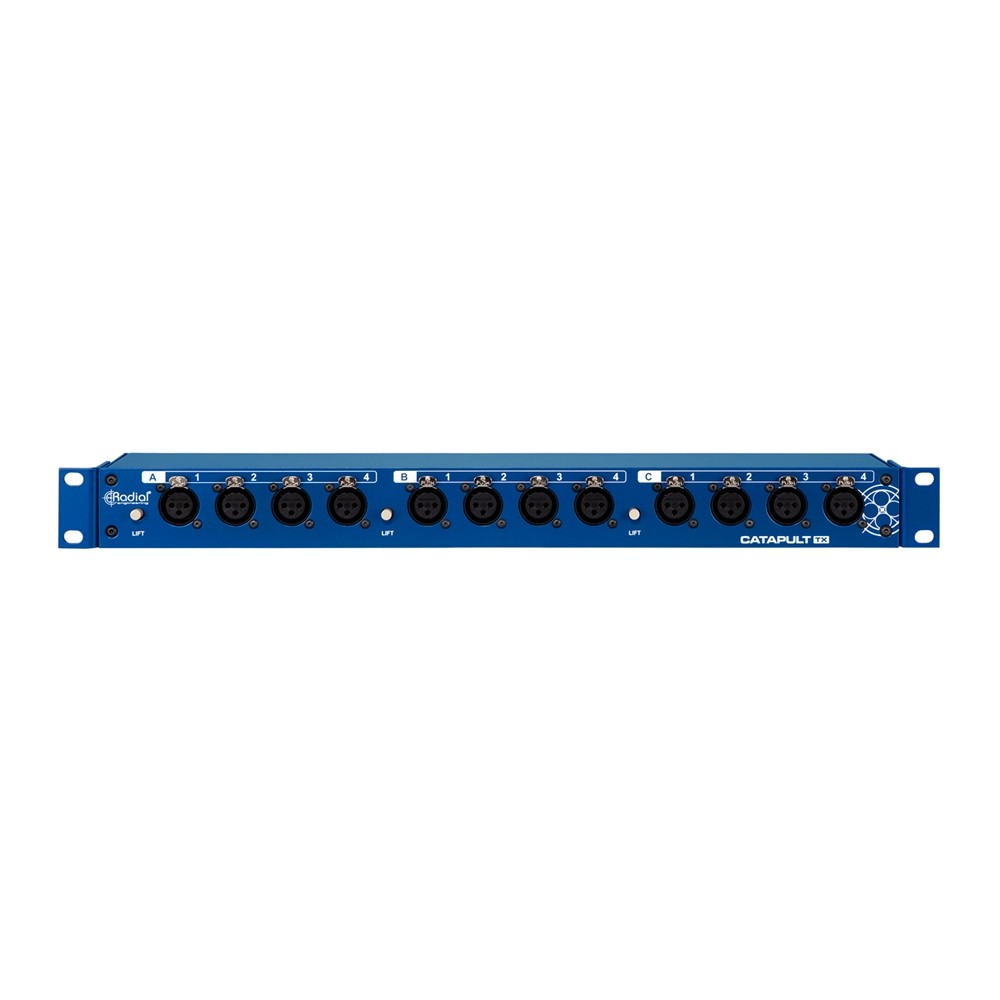

Catapult Rack TX funziona in pratica come tre moduli Catapult racchiusi in un unico chassis. Poiché ciascun cavo Ethernet Cat 5 può trasportare quattro canali, i 12 XLR su ciascun rack Catapult sono divisi in tre banchi, ciascuno con il proprio interruttore Ground Lift per l'eliminazione del rumore e jack Ethernet RJ45 sul pannello posteriore. Eì possibile usare tre cavi Ethernet per collegare tutti i 12 canali su un'unica posizione o dividerli in uno qualsiasi degli stage box Radial Catapult, componendo un sistema audio completamente personalizzabile che può connettere più destinazioni contemporaneamente e includere anche l'isolamento del trasformatore dove necessario.

Robusto a prova di Tour

Catapult Rack TX è concepito per gestire gli ambienti di tour professionistici più difficili e, come tutti i moduli Catapult, includono connettori Neutrik etherCON RJ45. Questi consentono di utilizzare cavi compatibili con un guscio metallico protettivo attorno al connettore Ethernet che protegge da disconnessioni accidentali, prevenendo anche danni alla spina RJ45 stessa. Un'altra caratteristica da sottolineare del Catapult Rack è l'aggiunta di attacchi rack reversibili, che possono essere montati su entrambi i lati del telaio, in modo da poter avere le connessioni XLRS o Ethernet rivolte verso l'esterno a seconda delle necessità.

Funzionamento passivo Straight-Wire

I moduli Catapult Rack non richiedono alimentazione per il oro funzionamento, mantenendo inoltre il segnale nel dominio analogico non effettua alcuna conversione digitale AD. La connessione diretta da ciascun banco di XLR al connettore RJ45 su un cavo Cat 5 garantisce il pasaggio dell'audio passi senza colorazioni o distorsioni.

La Famiglia Catapult

Tutti i moduli Radial Catapult sono compatibili tra loro e venduti singolarmente, è quindi possibile selezionare la combinazione che meglio si adatta alle esigenze personali. Catapult Mini RX e TX possono essere usati in coppia, creando uno snake audio compatto a 4 canali. Tuttavia, se è preferibile avere uno Stage Box a cui collegare i microfoni, ma con un cavo breakout compatto che si adatti alla custodia del mixer, combina Catapult TX4 con Catapult Mini RX. Con l'aggiunta delle unità Catapult Rack, è anche possibile incorporare rack di apparecchiature nelle configurazioni personali per una maggiore versatilità, con ciascuna unità rack che funziona essenzialmente come tre moduli a 4 canali in uno spazio rack 1RU. Con l'ampia varietà di moduli disponibili, è possibile personalizzare la configurazione del tuo palco o studio di registrazione per adattarla a qualsiasi applicazione.

Applicazioni pratiche di Catapult Rack TX

Utilizzo di Catapult Rack TX con Catapult Rack RX

Il sistema Catapult Rack TX + RX (trasmissione e ricezione) consente la trasmissione di 12 canali di audio analogico bilanciato su soli tre economici cavi Cat 5. Questo sistema consente di eliminare ingombranti, pesanti e audio Snake (Ciabatte) multicanali.

Uso di Catapult Rack TX con singoli moduli Catapult

Con questa configurazione è possibile Inviare l'audio a tre zone separate utilizzando contemporaneamente: Catapult Rack TX e i moduli Catapult RX4L come collegamento di ritorno. Le uscite isolate consentono di inviare audio a più amplificatori di potenza senza doversi preoccupare del rumore del loop di terra.
