MADRIX STELLA 8 8-port flagship controller with RDM support for ultimate control over DMX

CARATTERISTICHE

STELLA 8 è un controller a 8 porte con supporto RDM, progettato per garantire un controllo completo e ad alte prestazioni su DMX. Si tratta di un dispositivo versatile e affidabile, concepito per rispondere alle esigenze di installazioni professionali d'illuminazione, grazie a una combinazione di funzionalità avanzate e soluzioni pratiche per l’integrazione in diversi contesti.

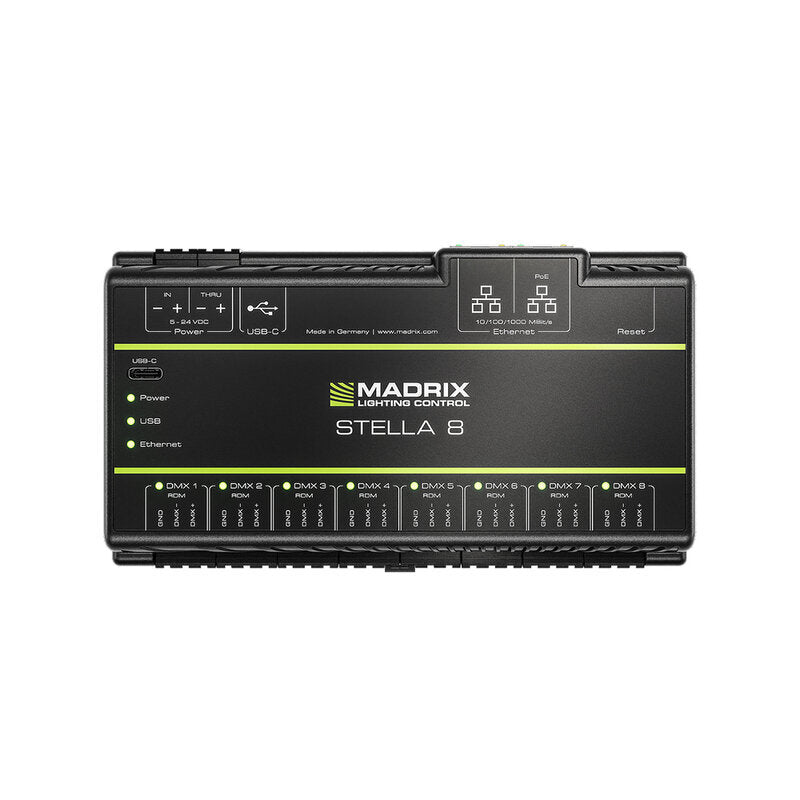

Sul pannello frontale è presente una porta USB che funge anche da alimentazione del dispositivo, insieme a LED di stato che permettono di verificare rapidamente il funzionamento generale e indicatori dedicati per ogni porta, utili a monitorare lo stato delle uscite. Le otto porte fisiche DMX sono completamente configurabili: ciascuna può essere gestita come ingresso, uscita o come merge di due segnali, offrendo la massima flessibilità nella distribuzione degli universi DMX. A completare la dotazione, una porta USB-C posta nella parte inferiore del dispositivo facilita il collegamento quando STELLA 8 è montato su guida DIN, mentre un pulsante di reset consente il ripristino immediato.

Il sistema supporta Art-Net e Streaming ACN (sACN) sia in modalità unicast che multicast, con possibilità di conversione bidirezionale tra DMX e protocolli di rete. Grazie al merging in tempo reale, fino a otto sorgenti possono essere combinate senza ritardi, con modalità HTP/LTP configurabili automaticamente o manualmente. Ogni porta di rete lavora a 1 Gbit/s. Il dispositivo può essere alimentato anche tramite PoE. La doppia alimentazione garantisce ridondanza e continuità operativa, mentre le strategie di backup integrate offrono sicurezza nelle installazioni più complesse.

Tra le innovazioni spicca l’interfaccia web integrata, che semplifica la configurazione tramite browser standard e consente di gestire impostazioni di rete, channel mapping, pattern e snapshot. Il sistema di priorità delle sorgenti permette di stabilire gerarchie tra Art-Net, sACN e altre modalità operative, mentre il DMX Watcher consente di monitorare in tempo reale i parametri DMX che transitano nel dispositivo. STELLA 8 può inoltre operare come convertitore di protocollo, garantendo compatibilità RTM e ampliando le possibilità di integrazione. La protezione contro le sovratensioni, gli aggiornamenti firmware e il doppio bootloader completano un quadro di affidabilità e sicurezza.

L’integrazione con MADRIX RADAR rappresenta un ulteriore punto di forza: tutti i dispositivi RDM collegati a STELLA 8 vengono automaticamente sbloccati nel software, rendendo disponibili le specifiche ANSI E1.20 ed E1.37-1 tramite Art-Net. Grazie al Packet Multitasking, RDM e Art-Net possono essere inviati e ricevuti simultaneamente, garantendo un funzionamento fluido anche in tempo reale.

In sintesi, MADRIX STELLA 8 unisce funzioni di controller, booster, merger e splitter in un unico dispositivo, gestendo con facilità larghezze di banda elevate nelle reti di illuminazione professionale. La sua progettazione, focalizzata su qualità e prestazioni, lo rende uno strumento ideale per installatori e service, con applicazioni che spaziano dalle aule multimediali ai parchi a tema, dai club ai teatri, fino a sale polivalenti e installazioni architettoniche. La filosofia MADRIX invita a superare la visione limitata di un sistema dedicato solo a scenografie luminose: STELLA 8 è concepito per essere parte integrante di progetti molto più complessi e performanti.

Vantaggi per gli utenti

• Sviluppato da zero con un focus su qualità, durata e prestazioni
• Facilità di configurazione, malgrado la complessità del dispositivo, grazie all’interfaccia web integrata
• Funzionalità di controller, booster, merger e splitter personalizzabili (secondo la configurazione)
• Prestazioni affidabili
• Progettato per soddisfare e superare le richieste di funzionalità dei clienti attuali e futuri
• 5 anni di garanzia

Ambiti di utilizzo

• Architettura
• Intrattenimento a tema
• Ponti
• Stadi
• Hospitality
• Spazi urbani
• Navi da crociera
• Negozi
• Progetti residenziali
• Club, teatri, sale convegni e sale polivalenti
• Sale polivalenti e installazioni permanenti o temporanee
• Installatori e service

SPECIFICHE

Technical characteristics

• Network protocols: Art-Net (I, II, 3, 4, incl. ArtSync), streaming ACN (sACN / ANSI E1.31)
• Other protocols: RDM (DMX512 Remote Device Management & Art-Net ArtRdm), syslog
• RDM role:
  • A) Transmits commands and requests to RDM responders and back (Art-Net Node / RDM controller)
  • B) Acts on commands and replies to requests with its own status and sensor data via ArtRdm (RDM responder)
• RDM responder Ccount: 170 RDM responders max. can be discovered per port
• DMX512: 8 x 512 DMX channels, input and/or output
• Ports: 8 x ports (via 8 x 3-pin, pluggable screw terminals)

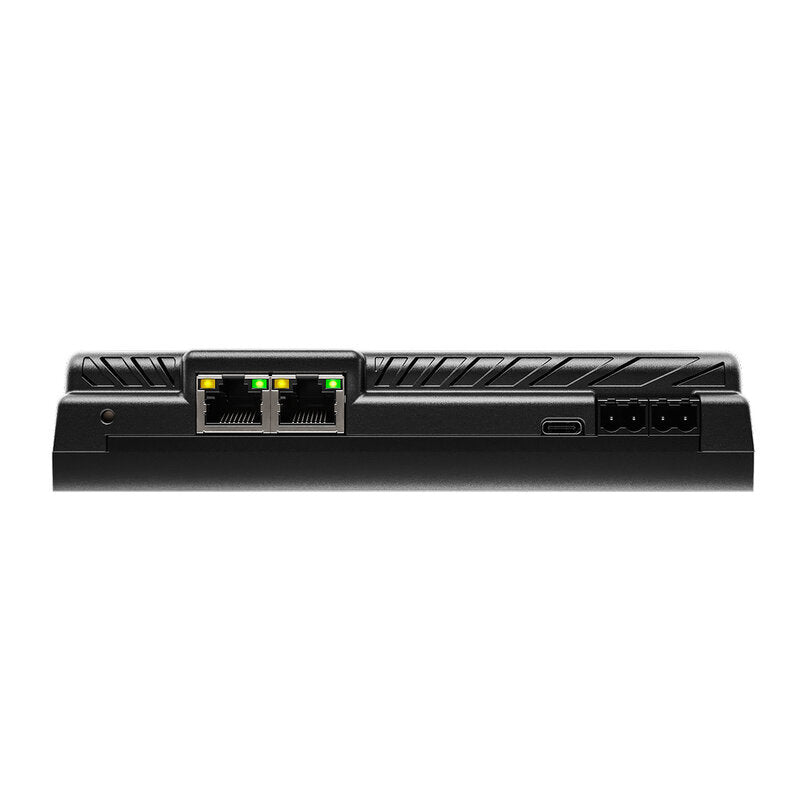

• Ethernet: 2 x RJ45, auto MDI-X, daisy-chain support, 10/100/1000 MBit/s (= 1 GBit/s), network over USB (Virtual Link)
• Ethernet switch: lookup table (ALU) for 4096 unicast MAC addresses
• USB: 2 x ports, USB 1.1, USB 2.0, type-C F. socket
• Handling: 12 status LEDs (+ 4 network status LEDs)

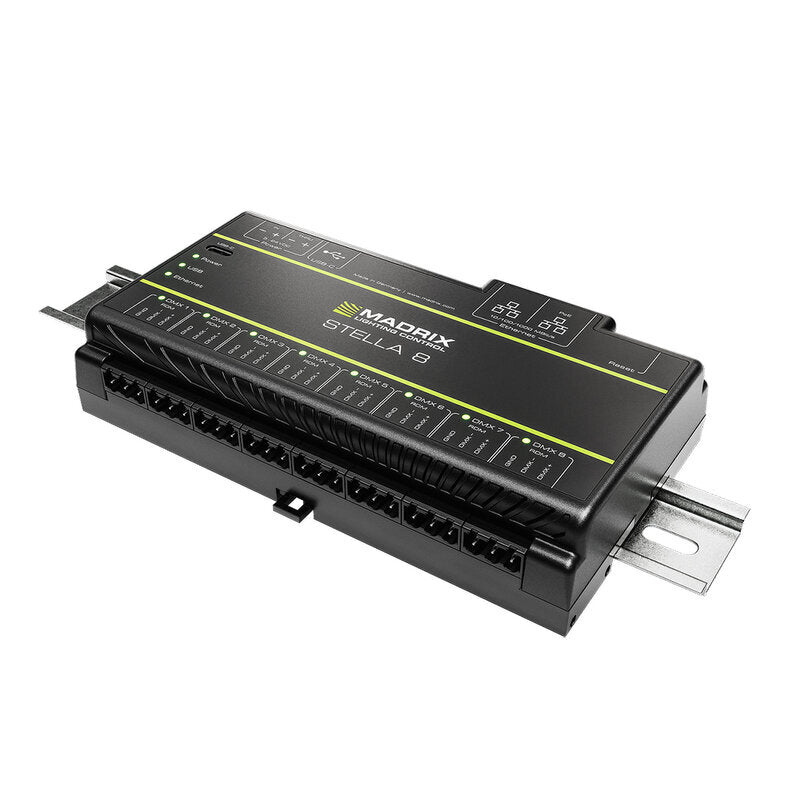

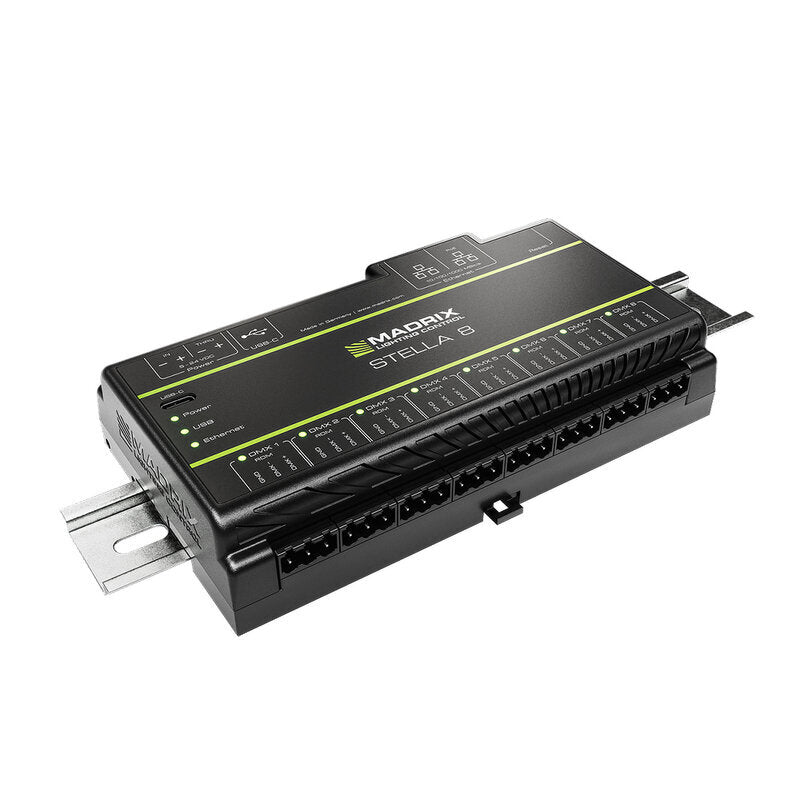

• Case: non-conductive, V-0 flammability rating (UL94 test method), designed for 35 mm DIN-rails or wall mounting
• Power supply: 5 – 24 V_DC over 2-pin, pluggable screw terminal incl. power daisy-chain (1 x IN, 1 x THRU), 5 V USB (2 x USB-C), PoE (PoE 802.3af-2003) (1 x Ethernet right)
• Power consumption: ≤ 5 W (1000 mA) during normal operation (1000 mA max. fused)
• BTU/h: ~17 during normal operation
• Temperature range: -10 to 70 °C (operating) | -20 to 85 °C
• Dimensions (L x W x H): 86 x 156.3 x 31.79 mm
• Weight: 204 g (0.45 lb, 258 g incl. screw terminals and wall mounts
