NovaStar MX30

EIGENSCHAFTEN

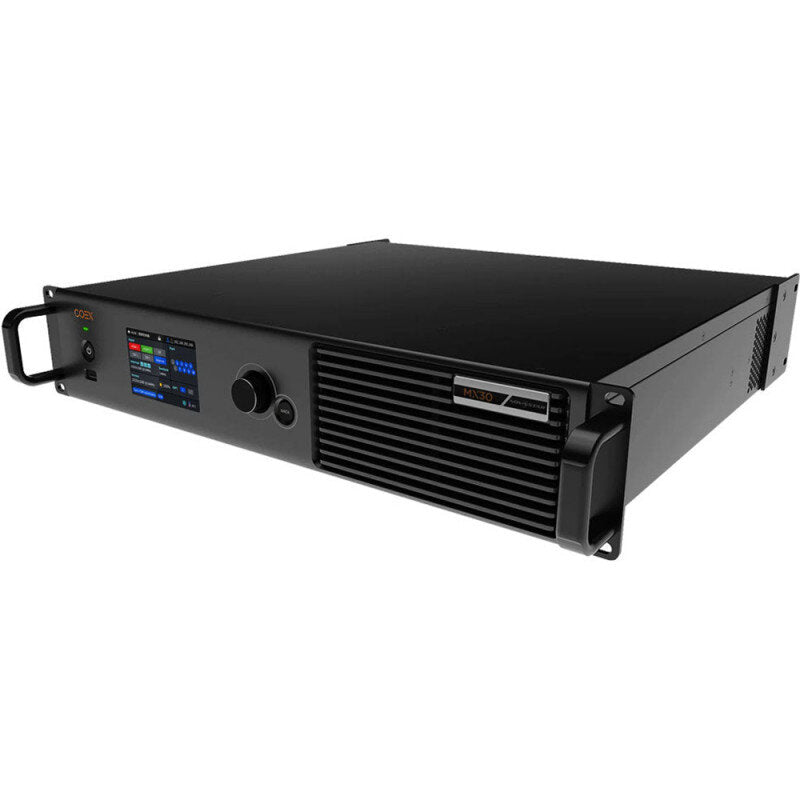

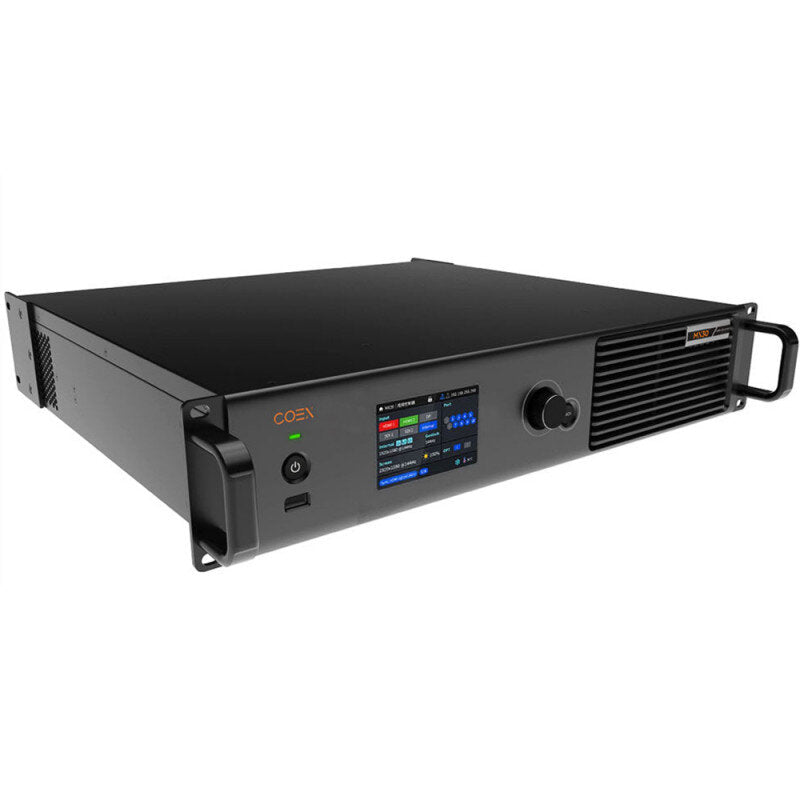

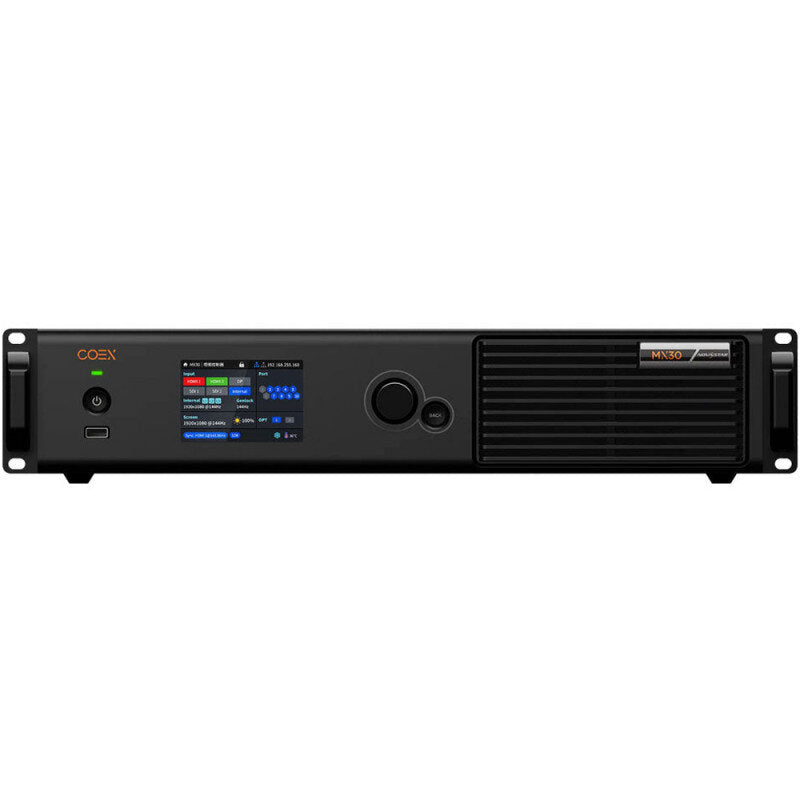

MX30 ist ein All-in-One LED-Display-Controller aus dem neuen COEX-Kontrollsystem von NovaStar.

Dieser Controller integriert Videoverarbeitung und Steuerung in einem einzigen Gerät und bietet mehrere Video-Eingabeanschlüsse (HDMI 2.0, HDMI 1.4, DP 1.1 und 3G-SDI), 10 Ethernet-Ausgangsanschlüsse und 2 optische 10-G-Anschlüsse. Er kann auch mit der VMP-Software (Vision Management Platform) betrieben werden, um ein besseres Bedierungs- und Kontrollerlebnis zu bieten.

Hauptmerkmale

• Vielseitige Eingänge: Es steht eine vollständige Palette von Videoanschlüssen zur Verfügung, darunter 1 HDMI 2.0 (mit Loop-Through), 1 HDMI 1.4 (mit Loop-Through), 1 DP 1.1 und 2 3G‑SDI-Eingänge (mit Loop-Through), um die Kompatibilität mit verschiedenen Quellen zu gewährleisten
• Leistungsstarke Ausgänge: Es gibt 10 Gigabit-Ethernet-Anschlüsse (Lastkapazität bis zu 6,5 Millionen Pixel), 2 optische 10-G-Anschlüsse und 1 digitalen SPDIF-Audioausgang für die vollständige Verwaltung des LED-Anzeigesystems
• Flexible Steuerung: Das Gerät verfügt über einen Genlock-Eingang mit Loop-Through, Ethernet-Steuerungsanschlüsse und einen Hilfsanschluss für maximale Flexibilität bei der Verwaltung von LED-Displays
• Erweitertes Layering: Es stehen 3 unabhängige Layer mit Z-Prioritätsregelung zur Verfügung
• Bildskalierung: 4 Skalierungsmodi werden unterstützt — benutzerdefiniert, Pixel-für-Pixel, an Leinwand anpassen und Bildschirm ausfüllen — für eine optimale Inhaltsanpassung
• Präzise Farbkorrektur: Mit der 14-Kanal-Korrektur können genaue Anpassungen von Farbton, Sättigung und Helligkeit für hochwertige visuelle Ergebnisse vorgenommen werden
• Vollständige Grauflächenkalibrierung: Mit dem hochpräzisen Kalibrierungssystem von NovaStar und der wissenschaftlichen Kamera C3200 können eindeutige Koeffizienten gewonnen und die Bildgleichmäßigkeit verbessert werden
• HDR-Unterstützung: Der Controller ist HDR-kompatibel, unterstützt HDR10 und erfüllt die SMPTE ST 2084- und ST 2086-Standards, einschließlich HLG
• Hochleistungs-Low-Latency-Betrieb: Die Latenz kann im Send-Only-Controller-Modus auf 0 Frames und im All-In-One-Controller-Modus auf 1 Frame reduziert werden, mit zusätzlichen Anpassungsmöglichkeiten
• Bildfrequenzanpassbarkeit: Unterstützung für verschiedene Eingabe-Bildraten, einschließlich dezimaler Raten, mit feiner Regelschrittweite von 0,01 Hz
• Doppelter Betriebsmodus: All-In-One-Controller- und Send-Only-Controller-Modi sind verfügbar, jeweils mit spezifischen Vorteilen in Bezug auf Latenz, Layering und Skalierung
• Systemüberwachung: Aktive Überwachung des Geräte- und Bildschirmzustands ist möglich, um einen zuverlässigen Betrieb zu gewährleisten
• Systembenachrichtigungen: Sofortige Benachrichtigungen bei Ausfällen oder Alarmen werden bereitgestellt, um die Betriebssicherheit zu verbessern
• VMP-Softwareintegration: Kompatibilität mit NovaStars Vision Management Platform (VMP) ist gewährleistet für vereinfachte und intelligente Geräteverwaltung
• Kaskadensteuerung über Ethernet: Die Implementierung wird durch Gigabit-Ethernet-Anschlüsse mit TCP/IP-Protokoll und Stern-Topologie vereinfacht – ohne zusätzliche Switches oder Router erforderlich

SPEZIFIKATIONEN

Technische Merkmale

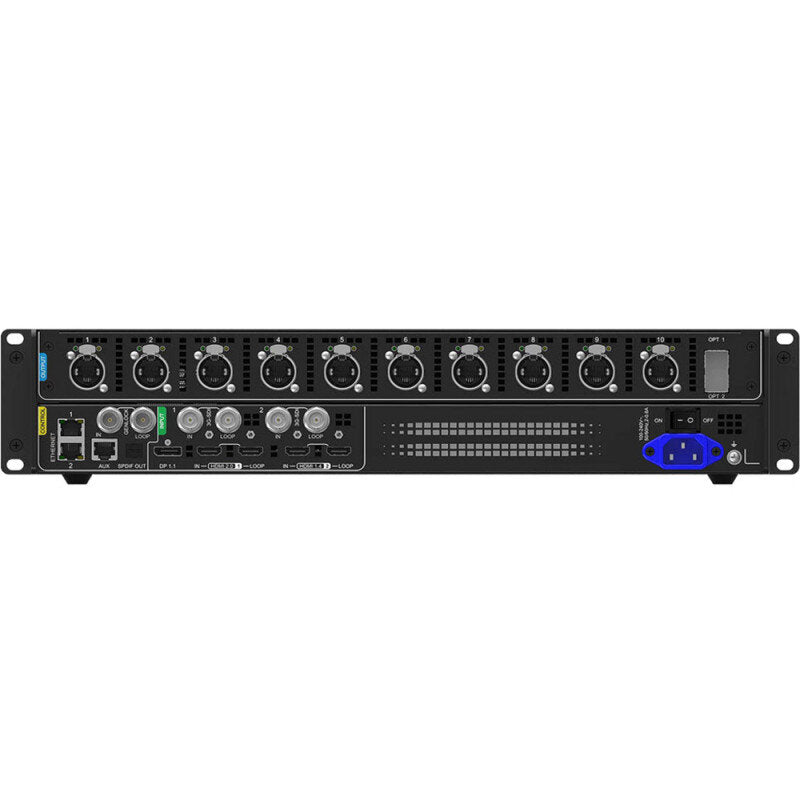

Ein- und Ausgänge

• Mehrere Eingangstypen:
  • 1 x HDMI 2.0 (mit Loop through)
  • 1 x HDMI 1.4 (mit Loop through)
  • 1 x DP 1.1
  • 2 x 3G-SDI (mit Loop through)
• 10-Bit- und 8-Bit-Videoeingänge
• 3 Ausgangstypen
  • 10 x Gigabit-Ethernet-Anschlüsse, Kapazität bis zu 6,5 Millionen Pixel
  • 2 x 10-G-Optikschnittstellen
  • 1 x SPDIF-Digitalton-Anschluss
• 3 Steuerungstypen
  • 1 x Genlock-Signalengang (mit Loop through)
  • 2 x Ethernet-Steuerungsanschlüsse
  • 1 x Zusatzanschluss

Videoquellen-Spezifikationen

• HDMI-2.0-Eingang: max. 4096 x 2160 @ 60 Hz / 8192 x 1080 @ 60 Hz (erzwungen)
• HDMI-1.4-Eingang: max. 4096 x 1080 @ 60 Hz
• DP-1.1-Eingang: max. 4096 x 1080 @ 60 Hz
• 3G-SDI-Eingänge (x 2): max. 1920 x 1080 @ 60 Hz
• Unterstützte Bildfrequenzen: 23,98 - 240 Hz je nach Eingangstyp
• HDR-Unterstützung: HDR10, HLG
• EDID: Standard- und benutzerdefinierte Auflösungen unterstützt
• HDCP: HDMI 2.0 / 1.4 unterstützen HDCP 2.2 / 1.4 / 1.3, DP unterstützt HDCP 1.3

Ethernet-Anschlusskapazität

• 10× Gigabit-Ethernet-Ausgänge
• Max. Kapazität: bis zu 6,5 Millionen Pixel insgesamt (Lastberechnung: Summe aller Anschlusslasten; leere Pixel werden nicht mitgerechnet)
• Latenz: 0 Frames (Send-Only-Modus), 1 Frame (All-In-One-Modus)

Sonstiges

• Stromeingang: 100 - 240 V_AC 50/60 Hz
• Max. Stromverbrauch: 55 W
• Betriebstemperatur: –20 bis 45 °C
• Betriebsfeuchtigkeit: 0 bis 80% RF, nicht kondensierend
• Lagertemperatur: –30 bis +80 °C
• Lagerfeuchtigkeit: 0 bis 95% RF, nicht kondensierend
• IP-Schutzart: IP20
• Abmessungen: 48,26 x 9,42 x 46,67 cm (einschließlich Füße)
• Nettogewicht: 7,2 kg
• Im Lieferumfang enthalten:
  • Stromkabel
  • Ethernet-Kabel
  • HDMI-Kabel
  • DP-Kabel
  • Konformitätszertifikat
