Adam Audio A77H

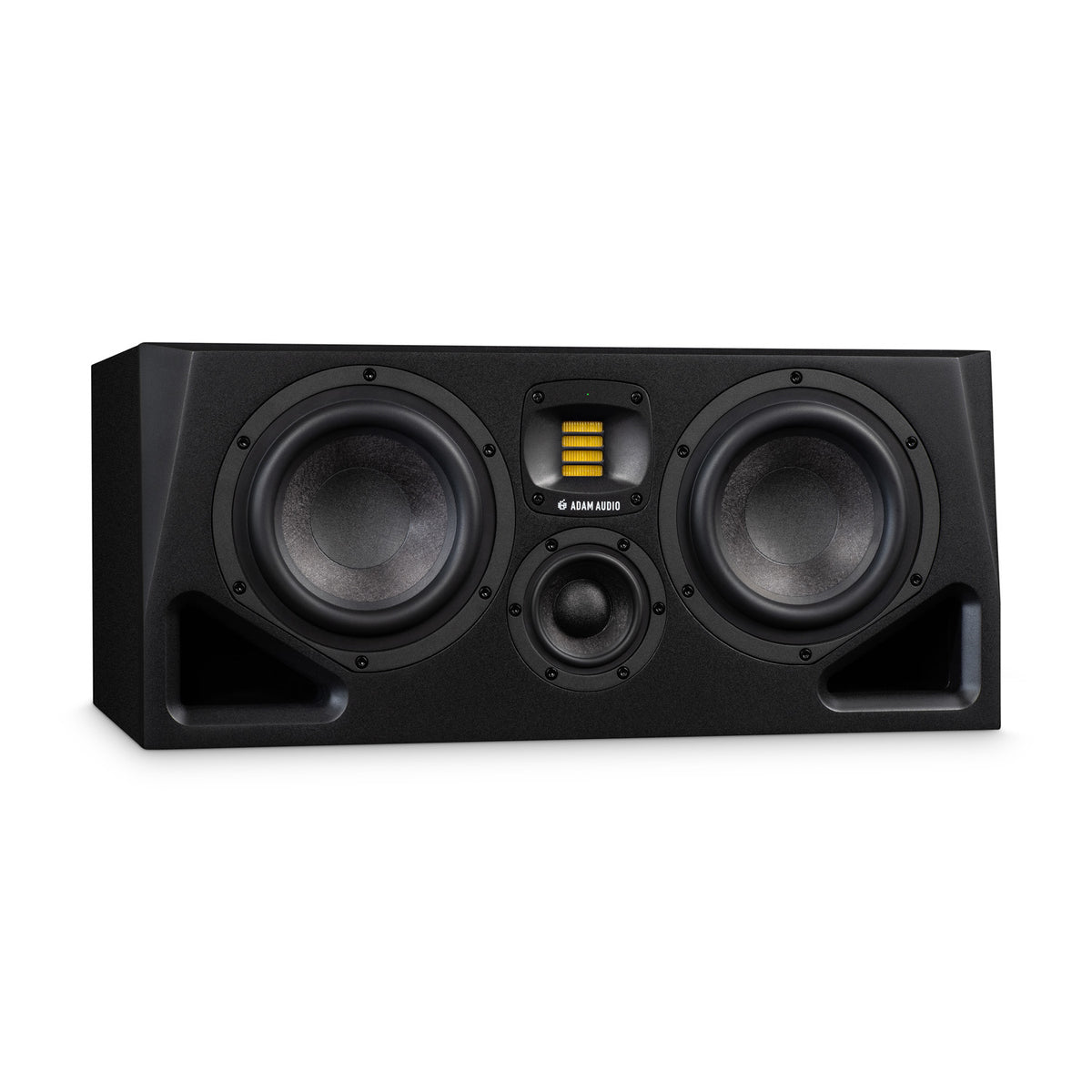

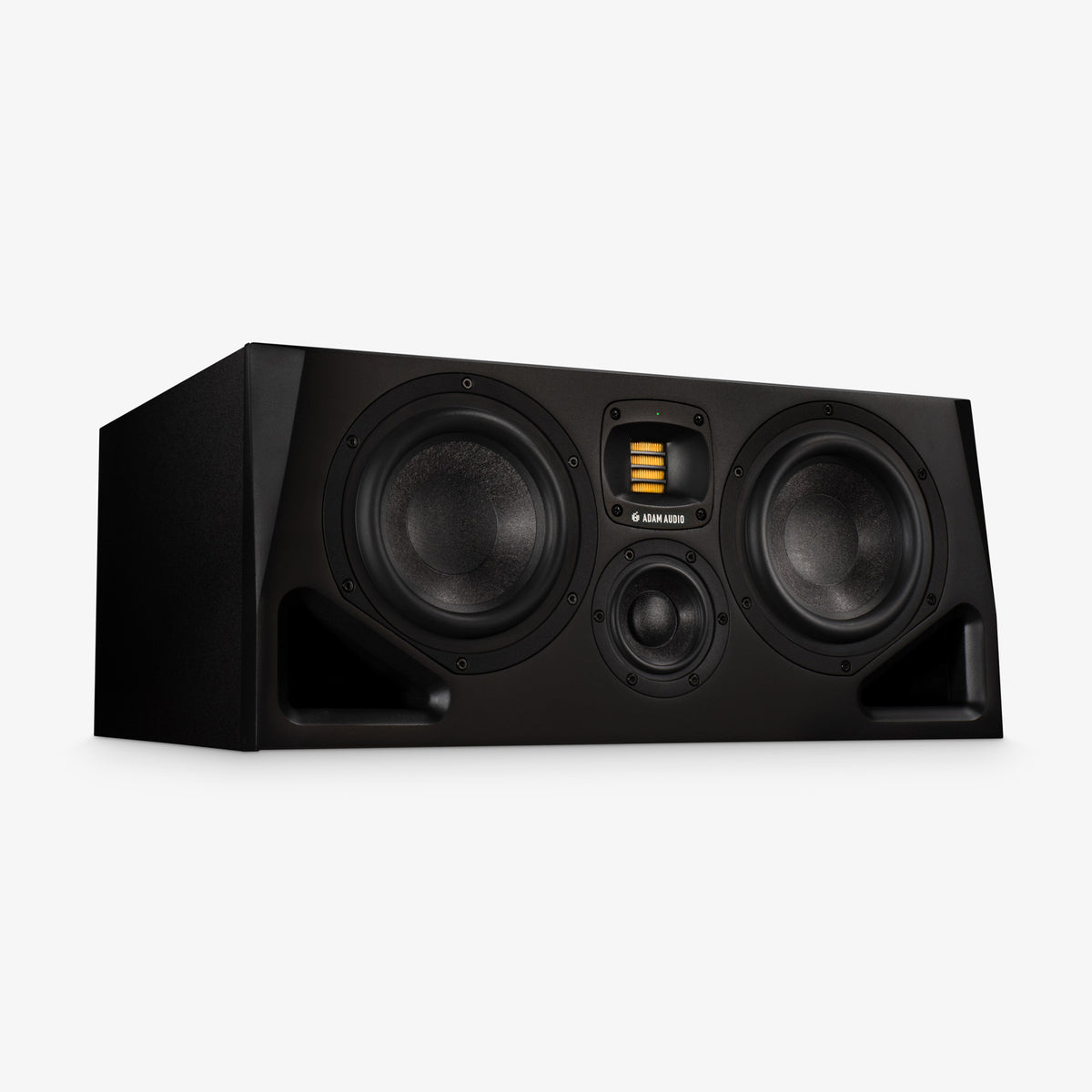

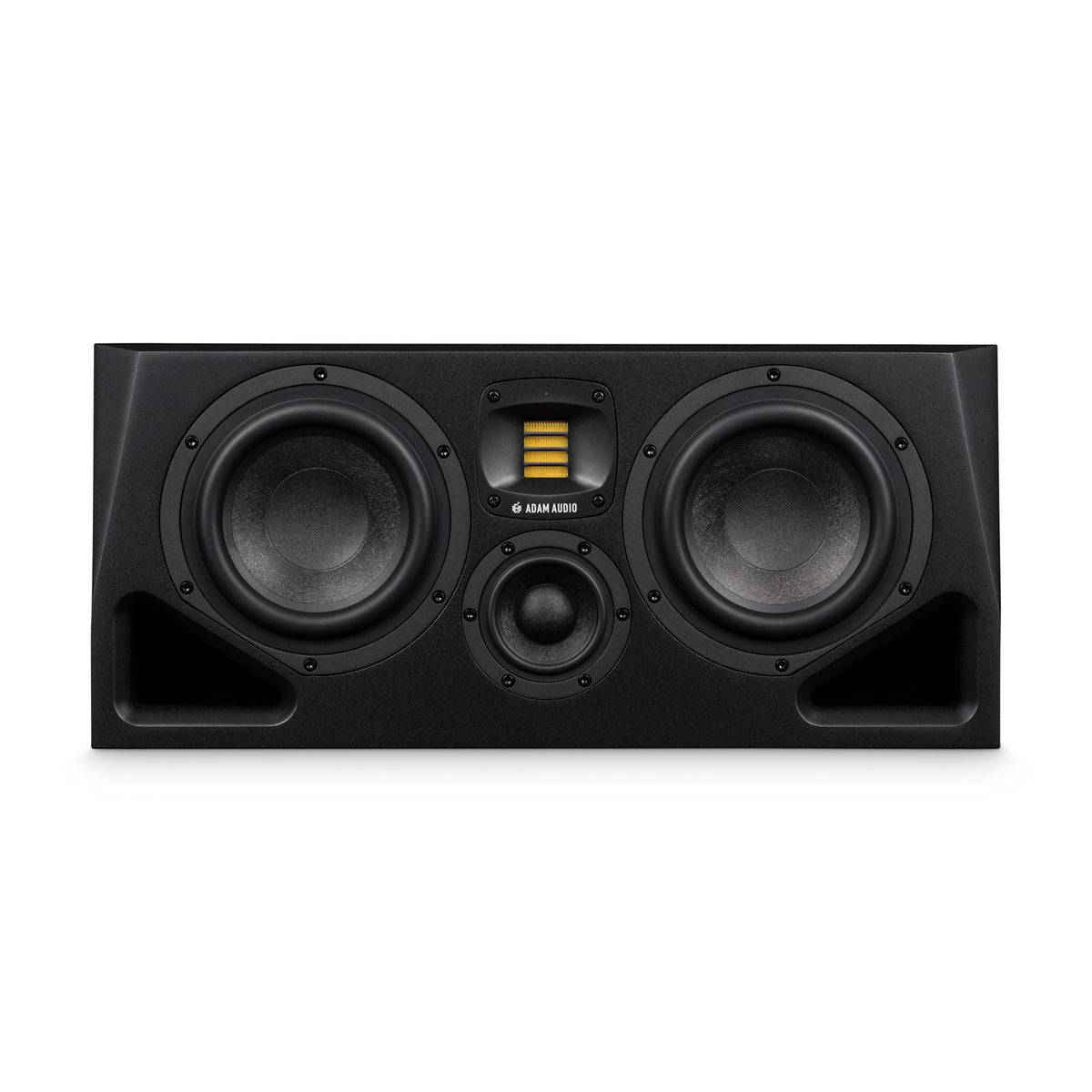

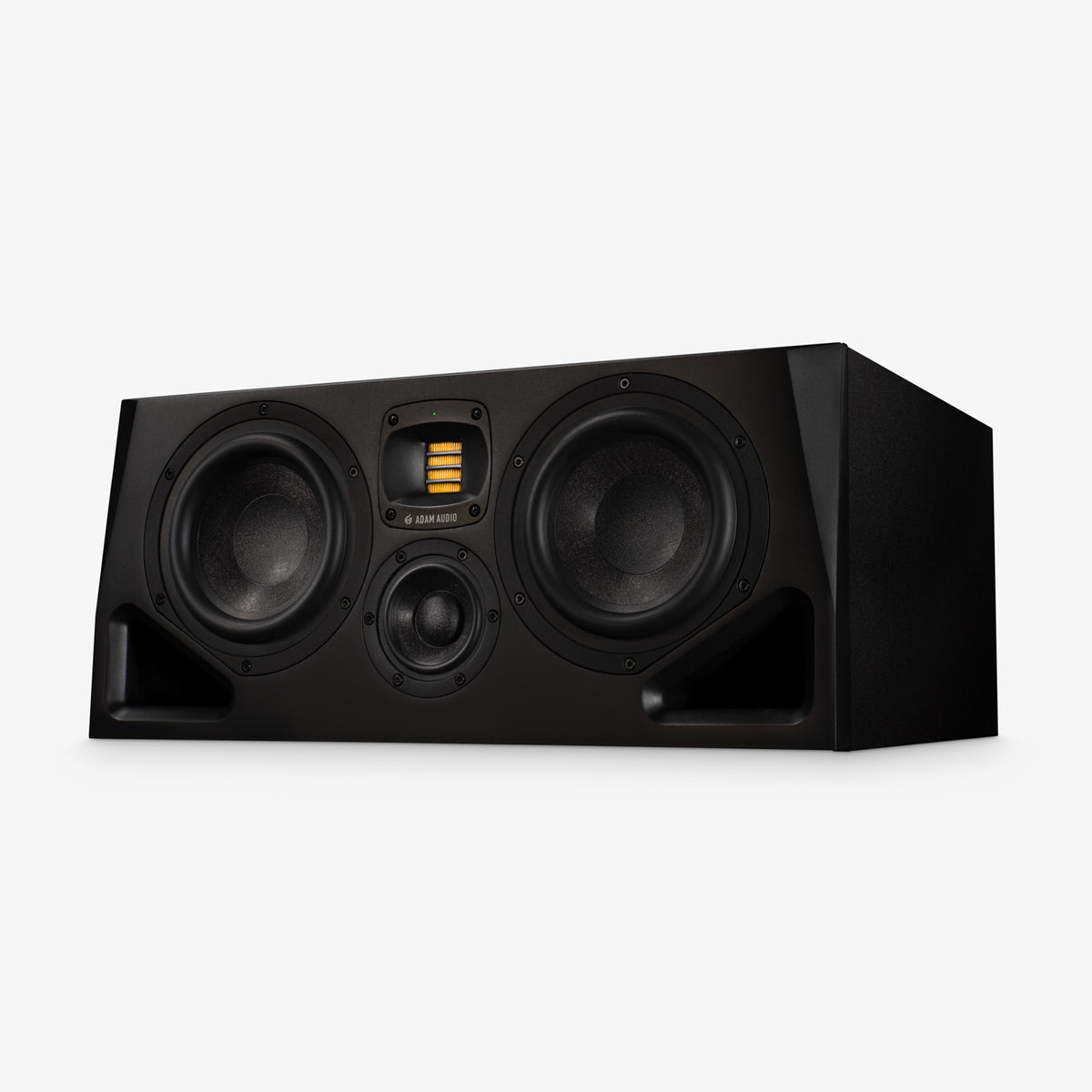

ADAM Audio A77H est un moniteur studio midfield amplifié 3 voies en format horizontal pour le mixage, le mastering, la post-production et le monitoring professionnel, avec 2 woofers MLM de 7", un médium DCH de 3,5", un tweeter X-ART avec guide d'onde HPS orientable, 340 W de puissance crête d'amplification répartis sur les trois voies, réponse en fréquence de 34 Hz à 45 kHz, bass-reflex frontal, DSP à 96 kHz, A Control via Ethernet, SoundID Reference et entrées XLR/RCA.

Trois voies pour une référence midfield précise

ADAM Audio A77H est un moniteur actif midfield 3 voies conçu pour offrir une image large, une gamme basse étendue et une reproduction particulièrement lisible de la région médiane. La configuration combine deux woofers MLM de 7", un médium DCH de 3,5" et le tweeter X-ART, atteignant 34 Hz en bas et 45 kHz en haut à -6 dB.

Le médium DCH isole la gamme la plus critique

La présence d'un transducteur dédié aux moyennes fréquences réduit la charge requise par les woofers et le tweeter et permet de gérer avec plus de précision la zone du spectre à laquelle l'audition humaine est particulièrement sensible. Le driver DCH (Dome Cone Hybrid) de 3,5" utilise le matériau MLM et fonctionne entre les filtres de croisement à 400 Hz et 3 kHz, contribuant à la définition des voix, des instruments acoustiques et des composantes harmoniques complexes.

Double woofer MLM, X-ART et HPS orientable

Les deux woofers de 7" sont pilotés par une section PWM/Classe D de 250 W crête, tandis que le médium et le tweeter utilisent respectivement une amplification Classe A/B de 70 W et 20 W crête. La puissance totale atteint 340 W crête. Le tweeter X-ART, réalisé à la main en Allemagne, est associé au guide d'onde HPS orientable pour maintenir une dispersion maîtrisée et cohérente même dans les installations avec orientation différente.

DSP, adaptation à la pièce et A Control

Le DSP interne à 96 kHz gère les filtres de croisement, les protections et les fonctions d'étalonnage. À l'arrière se trouvent les contrôles Bass, Desk, Presence et Treble et les voicing Pure et UNR; en sélectionnant Ext, les paramètres définis via A Control sont activés. Le logiciel permet de travailler avec six bandes PEQ, d'ajuster le niveau et le délai de chaque moniteur, de gérer plusieurs diffuseurs en réseau et de sauvegarder des configurations complètes. Le logiciel permet également de gérer le mute/dim de l'ensemble du système, de sauvegarder et rappeler les configurations et de mettre à jour le firmware des moniteurs.

SoundID Reference et intégration dans les systèmes professionnels

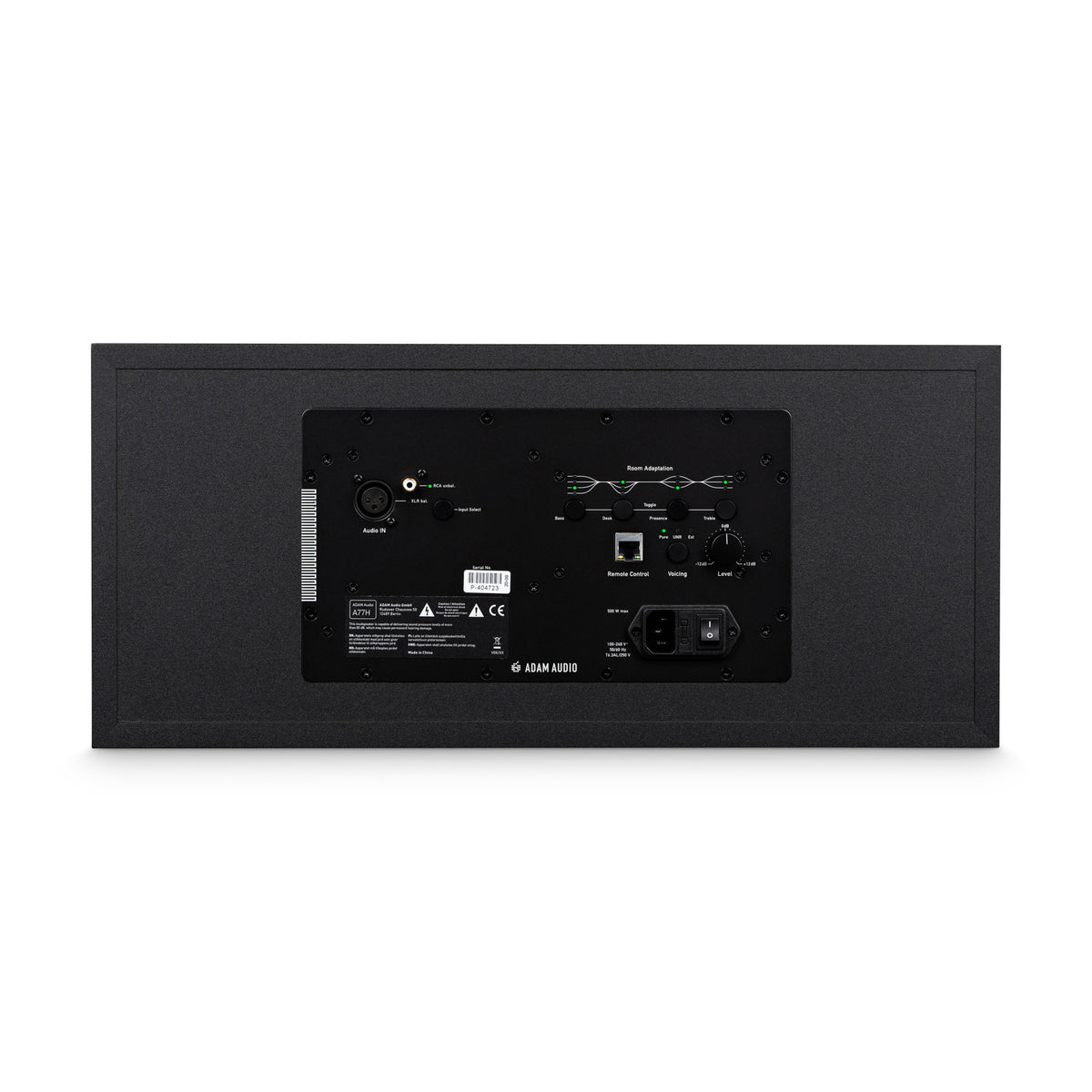

Les filtres générés par Sonarworks SoundID Reference peuvent être importés dans A Control et transférés directement dans le DSP de l'A77H, une solution utile pour les systèmes stéréo, multicanaux et immersifs. La connectivité comprend XLR équilibré, RCA déséquilibré et Ethernet RJ45. Le boîtier horizontal adopte deux conduits bass reflex frontaux et quatre inserts filetés M8 au bas pour le montage. Les dimensions sont 236 x 531 x 350 mm (H x L x P) et le poids est 17,1 kg.

À qui est-il destiné et quand le choisir

L'A77H est indiqué quand vous avez besoin de l'avantage d'une véritable architecture 3 voies en format horizontal : le médium dédié soulage les woofers et le tweeter dans la zone la plus sensible de l'écoute, tandis que le double 7" offre une plus grande précision dans les basses. Il convient aux salles de contrôle professionnelles, à la post-production et aux installations multicanales.

Spécifications techniques ADAM Audio A77H

• Type : moniteur de studio actif midfield 3 voies, format horizontal
• Indicateur d'état : LED multicolore sur le panneau avant
• Système bass reflex : double conduit frontal
• Woofer : 2 x 7" (178 mm), bobine 1,5" (38 mm), cône MLM (Multi-Layer Mineral)
• Médium : DCH (Dome Cone Hybrid) 3,5", bobine 1,3" (33 mm), cône MLM
• Tweeter : X-ART fabriqué à la main en Allemagne ; surface du diaphragme 4 in² (2420 mm²) ; diamètre équivalent 2" (56 mm) ; masse du diaphragme 0,17 g
• Guide d'onde : HPS rotatif ; dispersion 120° horizontal x 70° vertical
• Amplification woofer : PWM / Classe D, 250 W crête / 200 W RMS
• Amplification médium : Classe A/B, 70 W crête / 55 W RMS
• Amplification tweeter : Classe A/B, 20 W crête / 15 W RMS
• Puissance d'amplification totale : 340 W crête
• Réponse en fréquence : 37 Hz-41 kHz @ -3 dB ; 34 Hz-45 kHz @ -6 dB
• Fréquence de crossover : 400 Hz / 3,0 kHz
• SPL maximal par enceinte à 1 m : 106 dB SPL (sine bursts) ; 118 dB SPL (bruit pondéré IEC)
• Conversion et DSP : convertisseur A/D 24 bits, fréquence d'échantillonnage interne 96 kHz
• Délai DSP : 0-10 ms, résolution 0,1 ms
• Protections : limiteurs indépendants de crête et thermiques pour chaque driver ; limiteurs thermiques sur les amplificateurs
• Voicing depuis le panneau : Pure et UNR ; position Ext pour activer les paramètres définis dans A Control (Advanced ou Sonarworks SoundID Reference)
• Adaptation à la pièce depuis le panneau : Bass +2/0/-2/-4 dB ; Desk 0/-2/-4 dB ; Presence +1/0/-1 dB ; Treble +1,5/0/-1,5 dB
• Contrôle de niveau depuis le panneau : -12 dB / +12 dB ; avec Ext actif, le niveau est géré par la configuration A Control
• Contrôle à distance : Ethernet RJ45, protocole OCA sur IP, logiciel ADAM Audio A Control pour Windows et macOS
• Adaptation avancée à la pièce : 6 bandes PEQ, niveau et délai ; importation des filtres Sonarworks SoundID Reference directement dans le DSP du moniteur
• Entrées analogiques : 1 x XLR équilibrée, 1 x RCA non équilibrée
• Impédance d'entrée : 9 kOhm (XLR) / 3,3 kOhm (RCA)
• Niveau d'entrée maximum : +19 dBu
• Sensibilité d'entrée : 0 dBu = 100 dB SPL à 1 m avec Level à 0 dB
• Boîtier : MDF revêtu de vinyle avec panneau avant en MDF peint
• Montage : 4 inserts filetés M8 au fond ; compatible avec A Series Mounting Plate et systèmes de support prévus par la matrice ADAM Audio
• Consommation : 220 W max / 15 W veille / 3,5 W sleep; puissance nominale 500 W max
• Alimentation : 100-240 V AC, 50/60 Hz
• Conditions de fonctionnement : -10 C / +40 C; humidité relative <75%, sans condensation
• Garantie : 5 ans (2 ans + 3 ans avec enregistrement du produit)
• Contenu du coffret : A77H, câble d'alimentation, Quick Start Guide
• Dimensions et Poids : 236x531x350mm (L x H x P); 17,1 kg
